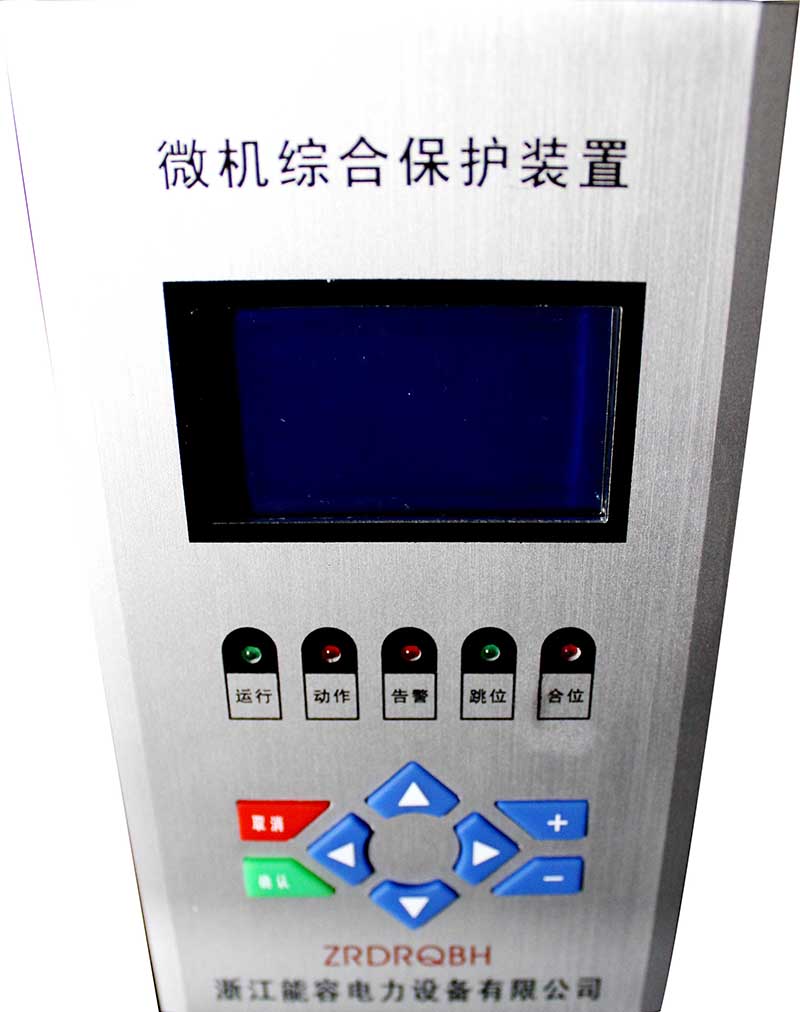

ZRDRQBH-I電容器專用微機綜合保護測控裝置NRDRQBH-I

裝置簡介

NRDRQBH-I數字式保護電容器專用測控裝置適用于35kV以下各電壓等級的間隔單元的保護測控，具備完善的保護、測量、控制、通信監視功能，為高壓無功補償系統的保護與控制提供了完整的解決方案，可有力地保障無功補償系統的安全穩定運行。可以和其它保護、自動化設備一起,通過通信接口組成自動化系統。全部裝置均可組屏集中安裝，也可就地安裝于高壓電容柜上。

1.2裝置特點NRDDJ=I

u 采用全密封式結構，具有良好的抗震、防塵性能

u 小型化設計，體積小，重量輕，外形美觀，安裝方便

u 采用獨特的可靠性設計，無可調元件，裝置穩定性好，抗干擾性強

u 全漢化液晶顯示，人機界面清晰易懂，操作整定極為方便

u 裝置供電及操作電源為交直流兩用。AC/DC 110V 220V通用

u 具有RS485總線串行通信口，并集成了MODBUS標準通信規約

u 具有事件順序記錄功能，可記錄150條事件，數據掉電不丟失

u 具備完善的自檢功能，完整的異常記錄、事件記錄、操作記錄，所有信息掉電保持

u 外形小巧精細、結構合理，采用高等級、高品質的元器件及多層板技術和SMT工藝，使產品具有很高的電氣性能

u 內部集成零序電流（電壓）合成算法可外加零序PT（CT）也可不外加零序CT（PT），實現零序過流電壓保護。

u 采用精密合成算法，可通過按鍵MENU操作來實現V-V接法和Y型接法通用。

u 具有完整的斷路器操作回路

u 超低功耗

2 主要技術指標

2.1 技術參數

1） 額定工作電壓  AC/DC 80-270V

2） 額定操作回路電源  AC220V DC220V AC110V DC110V 交直流通用

3） 額定技術數據

a) 交流電流：    5A或1A     (訂貨注明)

b) 交流電壓：    400V 或100V (訂貨注明)

c) 頻率：        50HZ

4） 功率消耗

工作電源：       正常工作時,不大于5W；

保護動作時,不大于10W。

交流電流回路：   < 1VA/相   (IN =5A)；

                 < 0.5VA/相 (IN =1A)；

交流電壓回路：   < 0.5VA/相；

5） 精確工作范圍：

電流：            0.04In～20In

電壓：            0.4V～1.2Un

頻率：            0.9Fn～1.1Fn

時間：            0～100s

6） 保護部分精度：

a) 定值精度：     ≤±5%；

b) 時間精度：     <±1％ 整定時間+35ms

c) 整組動作時間： ≤35ms；

d) 頻率精度：     ≤0.01Hz；

6)  測控部分精度：

a) 交流量精度：                 ≤±0.2%；

b) 有功無功：                   ≤±0.5%；

7) 開關量輸入：

輸入類型：        無源

光電隔離輸入數量：8

工作電壓：內置DC24V

8) 開出接點容量：

a)出口繼電器

觸點額定載流容量：250Vac/220Vdc,5A

輸出類型:         無源(空接點)

b)信號繼電器：

觸點額定載流容量：250Vac/220Vdc,5A

輸出類型:         無源(空接點)

9) 通信接口

數目：            1

電氣特性：        RS485

傳輸方式：       異步

通信協議：       MODBUS

地址：           1～99

波特率：         ≤1Mbps

通信介質：       雙絞線或光纖

ZRDRQBH-I電容器專用微機綜合保護測控裝置

1. 功能配置

裝置外形開孔尺寸：
