一、功能特點
2 通過快速瞬變（脈沖群）干擾國標3級（GB/T 17626.4-2008)、振動試驗、跌落試驗、高低溫老化試驗
2 全中文顯示界面
2 測量精度支持IEC62053-22、IEC62053-23，滿足GB/T17883-1998、GB/T17882-1999
2 多達12路輸出控制。具有共、分路數可任意設置組合成共補、分補及共分混合補償方式
2 三相電壓、電流、有功功率、無功功率、功率因數實時監測顯示功能。所有實時數據、實時狀態循環顯示
2 測量三相電壓、電流2-16奇偶次諧波含有率及諧波總畸變率功能
2 有功電能、無功電能實時統計功能
2 各種保護功能，如過壓，欠壓，過流、高溫、諧波越限等。
2 采用大容量存儲芯片，所有數據可存儲一年
2 整點數據記錄功能，可在10分鐘到2小時內自由設定
2 事件記錄功能，可自動記錄各種報警的發生時刻和數值
2 所有記錄統計、存儲、刪除、查閱功能
2 采用通用MODBUS協議、可以通過RS232和RS485二先其一跟后臺通訊
2 手動調試功能
2 采用先進的電容投切控制理論
2 配套后臺監控軟件。可實現“四遙”功能
二、產品簡介

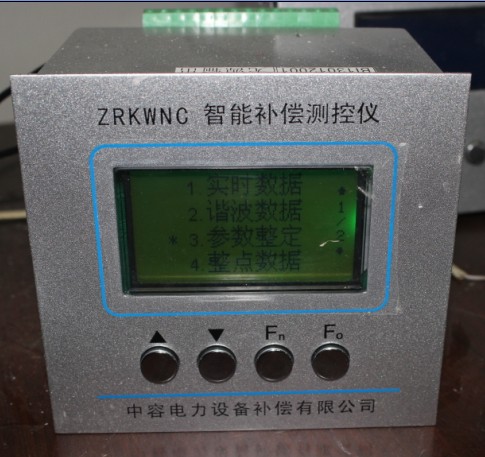

ZRKWNC智能補償測控儀（以下簡稱控制器），可抗電磁干擾，通過高低溫老化試驗、振動試驗、跌落試驗，保護功能齊全。控制器電源采用特殊技術處理，抗干擾性能強，可運行于各種復雜惡劣電網現場。控制器全自動智能控制，可長期運行，無需人工監控。可實時測量顯示三相電壓、電流、有功功率、無功功率、功率因數及有功電能，無功電能等。采用大屏幕藍底液晶，純中文操作界面，顯示清晰直觀。通用性強，應用面廣，可廣泛應用于電力、石油、冶金、煤炭、化工、港口、城市和農村電網等領域。
控制器在高速采樣計量基礎上，應用我公司第三代電容器投切算法理論，更能適應現代復雜電網，投切電容更為合理，快速精確，一步補償到位，并且高度監控電容動作頻率、時間，使之均衡投切，有效的延長了機械產品的使用壽命。
控制器采樣方式采用常規三相四線的方式，12路共分路數可以自由設置，既可以共相、分相單獨補償，又可采用共分混合補償。具有過壓、欠壓、過流、高溫、諧波越限等保護功能，保護動作延時、動作方式均可自由設置。具有通用MODBUS協議的RS485和RS232通訊接口及上位機軟件。具有強大的數據記錄及統計功能，具有整點數據采集記錄功能，可統計運行時間和停電時間等信息并記錄，可直接由控制器調出查詢。具有靈活的電容器組容值設置功能，任意電容器組均可設置為使用或者關閉，可手動投切調試。
三、投切理論介紹
2 對同容量電容器，按無功容量決定投切，按動作次數的多少選取電容器實行均衡投切。
2 對不同容量電容器，按無功量大小自動選擇匹配電容器逐個投入和切除并兼顧動作次數，不會出現投切振蕩。
2 對既有不同容量電容器，又有等容量電容器情況，可先按無功量大小自動選擇匹配電容器容量，再根據動作次數對等容電容器實行均衡投切。可以實現電容器組合投切，以最少的電容器組數實現******的電容器控制。例如三組電容器可產生七種電容器容量。控制更精確，無功補償一次到位，減少成套裝置的成本和空間。
2 對電容器容量比值關系無限制。可以按照任意指定次序對等容或不等容電容器進行投切。
可任意撤出停運的電容器而不影響控制。
四、補償方式介紹
ZRKWNC智能補償測控儀補償方式是指電容器回路共分性質及路數設置。根據柜體設置，可自由設置共補和分補路數。
其中，
共補路數，所占用端子路數為設定值，在端子分配上占用K1到Kn(n為所設定共相路數)，設定值在1到(12-分補路數×3)之間。
分補路數，所占用端子路數為設定值×3，在端子分配上緊跟共補所占端子后，先分配A相，然后為B相，然后C相,設定值在1到（12-共補路數）/3之間。
例如：假如共補路數設定6，分補設定2，具體的端子分配為，K1-K6為共補，K7,K8為A相的1，2路，K9，K10為B相的1，2路，K11,K12為C相的1，2路。
一、技術參數
2 工作電源：AC220V±20%，50Hz±5%
2 取樣電壓：額定AC220V
2 取樣電流：額定5A
2 輸入阻抗：＜0.2Ω
2 取樣靈敏度：≥50mA
2 抗干擾能力：快速瞬變（脈沖群）干擾國標3級（GB/T 17626.4-2008）
2 測量精度：
電壓測量精度0.5S 電流測量精度0.5S 功率因數測量精度0.2S
有功測量精度滿足0.2S、0.5S，支持IEC62053-22、GB/T17883-1998
無功測量精度滿足2級、3級，支持IEC62053-23、GB/T17883-1999
2 輸出控制節點：12路
2 支路輸出負載能力：
AC220V輸出，≤5A/路；
2 儀表功耗：≤12W
2 重量：1.8kg
2 安裝方式：內嵌式
2 開孔尺寸（長*寬*深）：120mm*113mm*98mm
二、使用條件
? 海拔高度：79.5kPa – 106kPa（海拔≤2500米 ）
? 環境溫度：-40℃ - +70℃
? 相對濕度：空氣濕度在 20℃時≤90%，在溫度較低時，允許有較高的 相對濕度
? 環境條件：周圍介質無爆炸危險、無足以損壞絕緣及腐蝕金屬的氣體，無導電塵埃
三、接線說明
在后面板實物圖中，
13,14 接電源電壓AC220V
12.11.10 依次接A,B,C相采樣電壓
9 接采樣電壓零線
8,7 接A相采樣電流，8接電流輸入端，7接電流輸出端
6,5 接B相采樣電流，6接電流輸入端，5接電流輸出端
4,3 接C相采樣電流，4接電流輸入端，3接電流輸出端
30,28,29 當為RS232時30，28，29接GND、TX、RX端子，當為RS485時28,29接A ,B（RS232和RS485作為選配，任選其一）
27 輸出控制公共端
15-26 1-12路輸出控制端
1-2 干接點輸出，可用于報警信號輸出
注意：12,11,10接線端子必須按照A,B,C相順序接采樣電壓。采樣電流接線時必須嚴格按照輸入輸出要求接。否則，將出現顯示數據異常現象。
