ZRWC無線測溫裝置
產品概述
1.1 功能
ZRWC無線測溫裝置是一款用于高低壓電力系統(0.4KV-500KV)對母排、電纜或電氣連接點進行溫度測量的智能化裝置。它集在線溫度測量、無線數據發射與接收、數據分析和控制功能于為一體的現代化高科技產品。其各項技術指標均達到國際標準。裝置采用2.4G通訊技術，穩定可靠，不會對其他設備產生無線電干擾。配備RS485工業通訊接口，可以遠距離與計算機監控系統連接，實現智能化管理。
1.2 特點
1.2.1 安全性高，抗干擾性能卓越
ZRWC無線測溫裝置采用了多種抗干擾措施，能夠在電力系統中穩定運行。靜電放電抗擾符合4級；電快速瞬變脈沖群抗擾性符合4級，高壓沖擊抗擾符合4級；浪涌抗擾符合3級；面板防護等級符合IP54；殼體防護等級符合IP20。
1.2.2 體積小，安裝方便

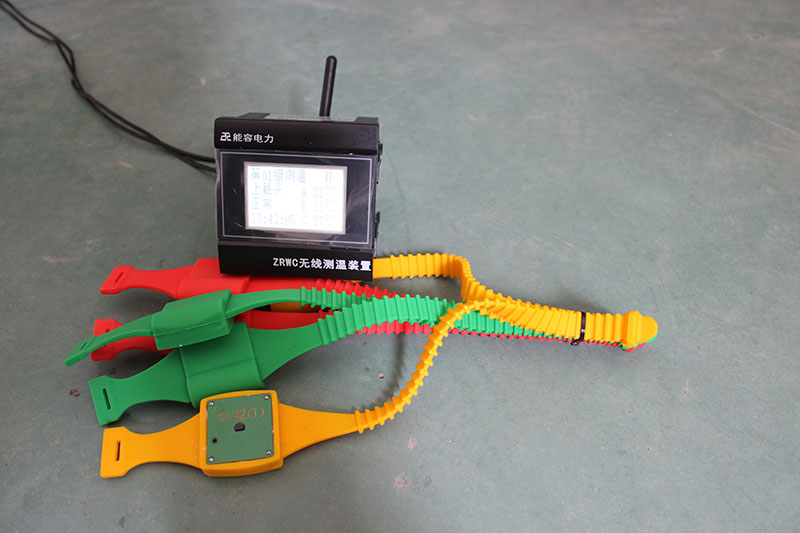

ZRWC測溫顯示終端外形尺寸符合DIN96×96標準，殼體深度為75mm，采用自鎖面板式安裝機構，無需螺絲固定即可安裝。小巧的外形和簡潔的安裝方式使測溫的拆裝非常方便；測溫溫度數據采集器由捆綁式安裝，無須打孔和使用安裝工具，調試和安裝非常方便。
1.2.3擴展功能齊全
ZRWC無線測溫裝置具有三路開關量輸入和三路開關量輸出功能,并帶有RS485通訊接口,擴展功能齊全。
1.2.4 顯示直觀、操作簡便

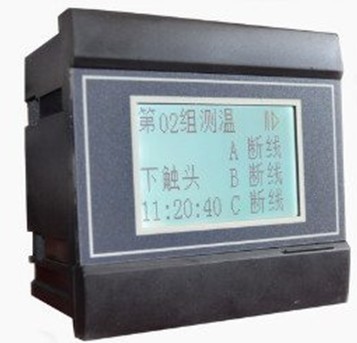

大尺寸專用液晶模塊可以實時顯示多種信息（液晶漢化顯示），配合明亮的背光燈，使操作者在光線差的情況下也能準確閱讀數據。操作方式人性化，操作者能在短時間內掌握，閱讀數據和參數設置等操作將變得簡單易行。
三、安裝、接線與配置
本章詳述測溫的安裝方法、接線和配置，在安裝前請仔細閱讀。
3.1 尺寸與安裝

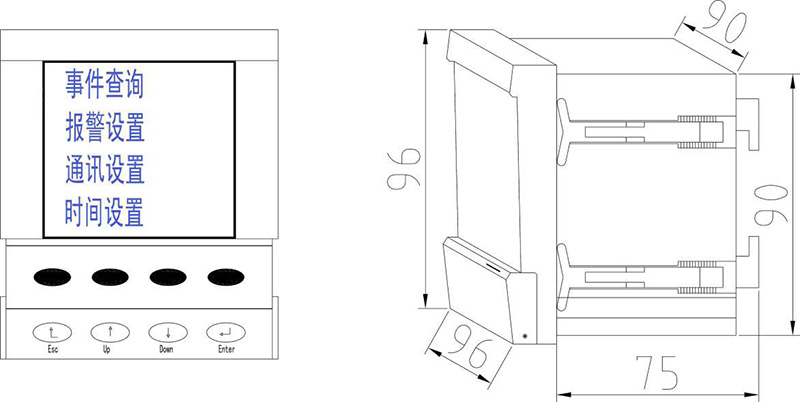

3.1.1 裝置的機械尺寸(開孔尺寸：91X91mm)
安裝方式
1)測溫采用面板式安裝，固定在開關柜面板。
2)考慮到接線長度，面板后要有l00毫米的深度用于容納測溫。實際安裝中，一般需要后部有一定的空間(至少為130×130×100mm)，以便于安裝和接線。
3)安裝時，應先將測溫兩邊的安裝卡松開取下，將測溫于面板前方推放入安裝孔內，然后從后方沿裝置的溝槽將安裝卡安上并使之擠緊面板， 此時裝置將牢固地固定在面板上。
