ZRTBBDLC抽屜式電容器投切模塊

模塊化技朮的特點

1  與柜型無關；可與國內外各種柜型輕松配套（GCK、GCS、MNS）。

2  組合拼裝；使用抽屜模塊如同搭積木，可按照需要組合出各種容量和級數。

3   接口簡單；一個抽屜模塊自成相對獨立的系統，對外提供三個接口-電源接口和控制接口-運行指示接口。模塊內部按標準化設計并組裝完畢檢驗合格。對帶失諧電抗的無功補償裝置更是省卻了復雜的計算和設計。

4   結構緊湊；單柜容量較傳統的固定式安裝增加至少一倍。

5   擴展自如；隨著企業生產的發展，用電負荷的擴增，無功補償容量不足時可以隨時增加模塊進行擴容。

6   檢修方便；維修保養，升級改造便捷安全。

抽屜模塊種類與適用場合

按照外形結構，抽屜式無功補償模塊可分為兩大類、共三種模塊。

抽屜式模塊

u       ZRTXMKCD1-ZRTXMKCJ1型抽屜式模塊；適用于大容量的集中補償。

模塊寬750mm，適用于800mm寬的柜型、模塊寬950mm，適用于1000mm寬的柜型；模塊高220/250//280/320mm，抽屜式模塊之間通過抽屜插接件與主母線進行連接。

利用抽屜式模塊搭建成套柜的方法

抽屜模塊上已安裝有所需容量的電容器、電抗器、接觸器、可控硅動補開關、斷路器、信號燈、儀表、控制端子排、抽屜插接件。整塊板自成系統，通過一次進線口、二次控制器插接件接口和控制器進行連接。

利用抽屜模塊搭建成套柜需要的材料：

1、    抽屜式電容器投切模塊

2、    成套柜體

3、    抽屜式總進線斷路器開關、電流互感器、電流表、避雷器、濾波補償測控儀

4、    風扇與控制端子排

使用場合                               技術標準

u            全自動無功功率補償，可直接安裝使用。   EN60439-1、EN60831-1、IEC439-1

u          用于無諧波或低諧波污染三相電網中無

功功率的集中補償。                     額定電壓

u          使用場合諧波污染上限：                 230~690V.  50/60Hz

抗3次諧波選用12-14% 抗5次以上選用7%。  (每天8小時以內max. +10%)

組裝元件                               安裝條件

u      高負荷、充氣式、低損耗、自愈式電容器，   室內安裝，海拔高度不超過2000米；

帶過電壓保護裝置。                      如需戶外安裝，歡迎垂詢。

u      垂直母線系統帶低壓熔斷保護。

u      特制超強接觸器，帶扼制合閘涌流裝置。   防護等級

u      可控硅動態快速響應。                 IP20或IP00；如需IP54，歡迎垂詢。

ZRKWNLC1200濾波補償測控儀。

溫度等級                               質保期

-20/B(24小時最高平均溫度+35)            24個月

抽屜式電容器投切模塊

全自動控制，接觸器投切，可控硅動態快速投切,電容器=450V，過電流能力：1.3。

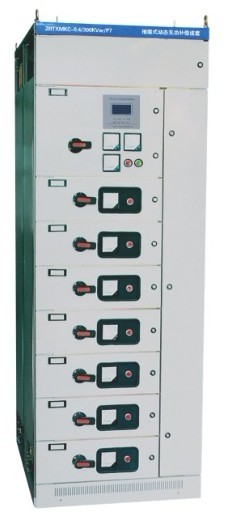

抽屜式動態無功補償成套裝置，IP3X
