ZRTXMK智能電容器模塊電容器動態投切模塊ZRTXMKD 一體式電容電抗器模塊
模塊化技朮的特點
1 與柜型無關；可與國內外各種柜型輕松配套。
2 組合拼裝；使用模塊如同搭積木，可按照需要組合出各種容量和級數。
3 接口簡單；一個模塊自成相對獨立的系統，對外提供三個接口-電源接口和控制接口-運行指示接口。模塊內部按標準化設計并組裝完畢檢驗合格。對帶失諧電抗的無功補償裝置更是省卻了復雜的計算和設計。
4 結構緊湊；單柜容量較傳統的固定式安裝增加至少一倍。
5 擴展自如；隨著企業生產的發展，用電負荷的擴增，無功補償容量不足時可以隨時增加模塊進行擴容。
6 檢修方便；維修保養，升級改造便捷安全。
模塊種類與適用場合
按照外形結構，無功補償模塊可分為兩大類、共四種模塊。
抽屜式模塊
ZRTXMKD1-ZRTXMKJ1型抽屜式模塊；適用于大容量的集中補償。
模塊寬604mm，適用于800mm寬的柜型；模塊高220mm，上下層模塊的間距為240mm，模塊之間通過母線連接夾進行連接。
ZRTXMKD2-ZRTXMKJ2型抽屜式模塊；適用于大容量的集中補償。
模塊寬906mm，適用于1000mm寬的柜型；模塊高350mm，上下層模塊的間距為370mm，模塊之間通過母線連接夾進行連接。
利用模塊搭建成套柜的方法

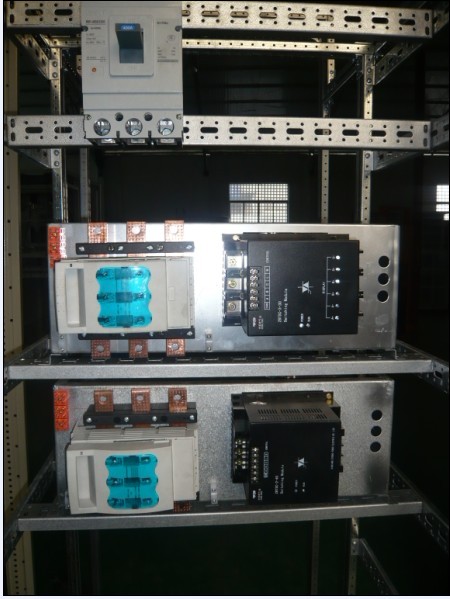

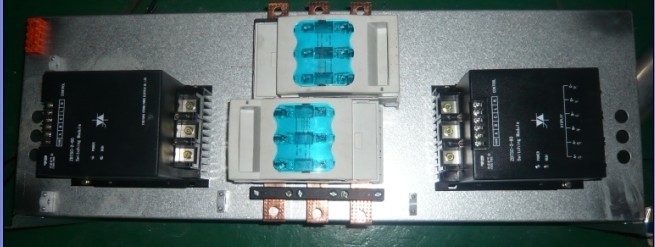

抽屜式模塊上已安裝有所需容量的電容器(和電抗器)、接觸器、可控硅動補開關、控制端子排、垂直母線、母線架、母線熔斷器式隔離開關。整塊板自成系統，通過進線口、控制器接口和電流互感器接口與周圍系統連接。
利用模塊搭建成套柜需要的材料：
1、 無功補償模塊與控制器
2、 柜殼
3、 總進線斷路器開關
4、 風扇與控制端子排
5、 側橫梁
6、 (可選)電流互感器、電流表、避雷器
使用場合 技術標準
全自動無功功率補償，可直接安裝使用。 EN60439-1、EN60831-1、IEC439-1
用于無諧波或低諧波污染三相電網中無
功功率的集中補償。 額定電壓
使用場合諧波污染上限： 230~690V. 50/60Hz
抗3次諧波選用12-14% 抗5次以上選用7%。 (每天8小時以內max. +10%)
組裝元件 安裝條件
高負荷、充氣式、低損耗、自愈式電容器， 室內安裝，海拔高度不超過2000米；
帶過電壓保護裝置。 如需戶外安裝，歡迎垂詢。
垂直母線系統帶低壓熔斷保護。
特制超強接觸器，帶扼制合閘涌流裝置。 防護等級
可控硅動態快速響應。 IP20或IP00；如需IP54，歡迎垂詢。
ZRKWNLC濾波補償測控儀
溫度等級 質保期
-20/B(24小時最高平均溫度+35) 18個月
無功補償抽屜式模塊
全自動控制，接觸器投切，可控硅動態快速投切,電容器=280/450/480/525/690/750/900/1140V
濾波電容器組件使用設計方案
設計選型綜合考慮因素
1 諧波含量及分布：配電系統可能產生的電流諧波次數與幅值及電壓諧波總畸變率，根據諧波含量確定補償方案。
2 負荷類型：配電系統線性負荷和非線性負荷占總負荷比例，根據比例確定補償方案。
3 無功需求：配電系統中如果感性負荷比例大則無功需求大，補償容量應增大。
4.荷變化情況：配電系統中若靜態負荷多，則采用靜態補償，若頻繁變化負荷多則采用動態跟蹤補償較合適。
5 三相平衡性：配電系統中若三相負荷平衡則采用三相共補，若三相負荷不平衡則采用混合補償方式。
