無功補償項目的方案進行設計，并提供此技術方案。可提供無功補償項目的全部設計、制造、工廠試驗、包裝、運輸、保管、指導現場安裝調試和試驗、技術培訓、試運行的指導工作，以及質量保證期間及其后的服務等。
2.2.1情況概述
電壓等級400V。
變壓器容量3150KVA，2臺；
每段母線裝機容量1200KVar，共2套;
串聯電抗器的電抗率7%，抗5次以上諧波；
2.2.2 環境條件
海拔高度：不超過1500米
******月平均相對濕度：95%
最高環境溫度：+45°
最低環境溫度：-25°
最熱月24h平均最高溫度：+30°
污染：IP30
安裝地點無爆炸危險介質，周圍介質中不含破壞絕緣性能的氣體及導電介質，不允許充滿水蒸汽及有嚴重的霉菌存在，使用地點不應有較強烈的外磁感應強度。
根據要求：低壓動態無功自動補償成套設備（ZRTBBDL）設備裝機補償容量為：
QC=1200Kvar
各電容器支路設置綜合考慮可以發出的基波容量，采取最優化配置，電容器的額定電壓受以下幾方面的影響：
l U母線電壓水平0.4KV；
l Uc串聯電抗器后電容器兩端電壓的升高；
l 電壓波動使電容器兩端電壓的升高。
按照要求：抗5次以上諧波電容器支路額定電壓取0.48。
利用輸出容量和安裝容量的關系，設備安裝容量可有以下公式得到：
式中 —安裝容量1200（kvar）
—輸出容量896（kvar）
—系統標稱電壓0.4（kV）
—補償電容器組耐壓限值0.48（kV）
單臺變壓器無功補償裝機容量1200KVAR，分別由三臺電容柜組成；

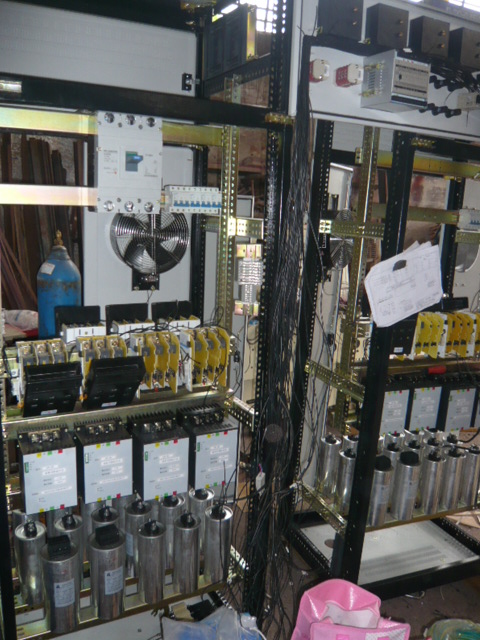

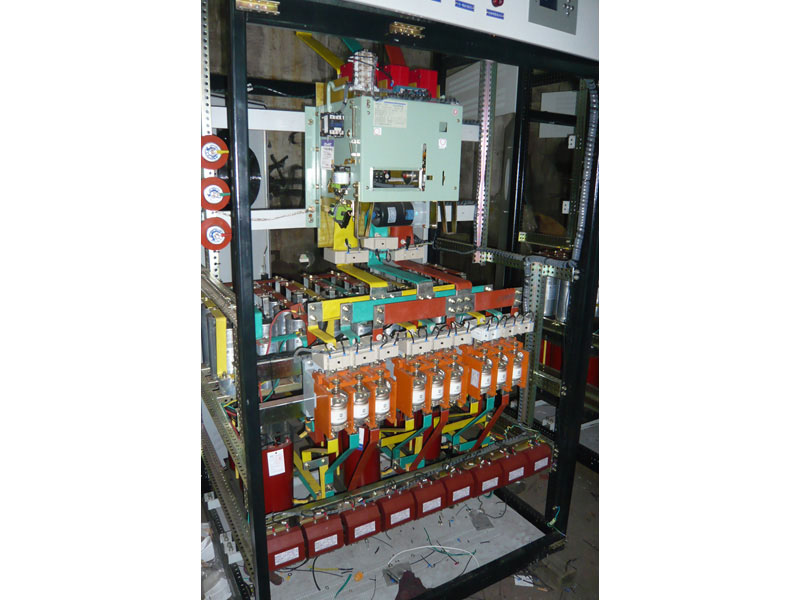

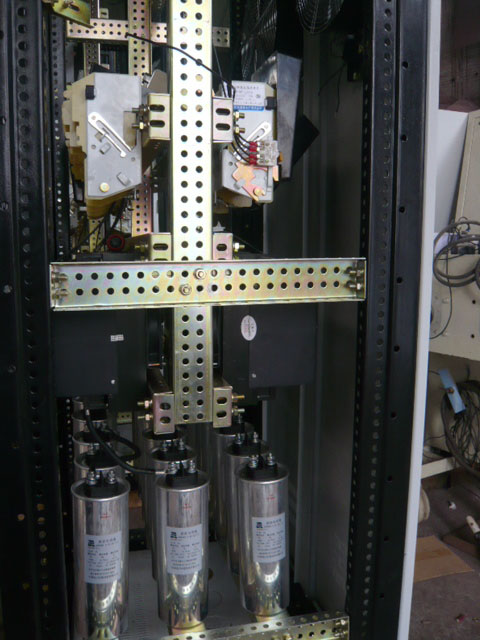

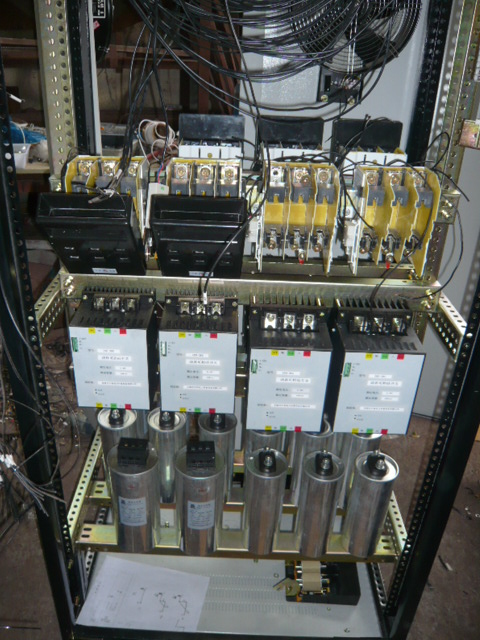

其中ZRTBBDL單臺柜分為8組電容器支路，以下主要設備：
l 塑殼斷路器 3臺
l 濾波補償測控儀 1臺
l 避雷器 9只
l 電抗器 24臺
l 電容器 24臺
l 可控硅投切開關 24臺
l 熔斷器式隔離開關 24臺
l 風機溫控裝置 3套
l 轉換儀表信號燈 3套
l 成套柜體及附件母線 1套
l 電容柜水平母線有開關柜廠家提供；
4.1.1補償裝置運行過程中，或在自身發生故障時，該裝置能確保不對系統、相關電力設備及周圍環境造成不利影響。
4.1.2高度的可靠性，可以實現基本免維護運行，大幅度降低維護、維修成本。
調節范圍大。
4.1.3占地面積小，安裝方便，室內安裝，自然冷卻。

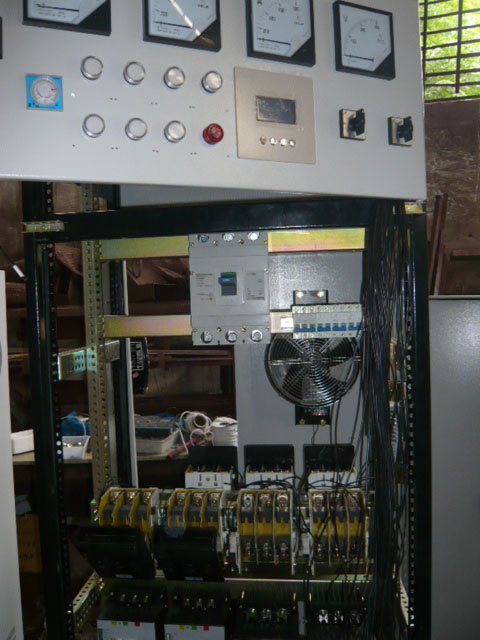

4.2.2 ZRKWNLC濾波補償測控儀采用多任務操作系統內核，實現了微秒級的快速投切，鐵電技術；海量存儲，交流采樣技術、LCD中文顯示，四象限分析等技術，實現了實時數據采集、通訊、電量統計、歷史數據存儲、故障報警、電網諧波分析、無功補償等功能，可以控制24路電容組，直接連接電腦進行聯機操作。主要應用于三相四線制的配電網，監測配電變壓器、配電線路運行狀態和補償電網無功，根據無功功率大小，功率因數和電壓范圍，自動控制電容器投切進行補償，有效地提高供電電壓質量、提高配電網絡的安全穩定及經濟運行水平。4.2.3可控硅開關是我公司為滿足我國電網改造，精心而選購的一種能夠對單、三相或單相無功補償裝置內并聯電容器進行高頻率快速投切的功率模塊，它采用了可控硅模塊和觸發電路，檢測電路、控制電路等組成，控制電路與控制器的控制信號采用光電隔離，避免了相互干擾，單片機檢測控制可控硅過零觸發，當控制器給出投切信號時經過零觸發電路使可控硅導通或截止，使可控硅投入和分斷時均無涌流和過電壓產生，避免了瞬間沖擊電流對電容器的損壞，真正做到了無涌流、無過壓、無電弧、無燥音、長壽命、安裝簡單、接線方便，可頻繁動作高頻率的快速投切，并有缺相過壓、欠壓和其它故障顯示及完善的自我保護功能，它主要適用于 50Hz 額定電壓， 380V （ 220V相電壓）的配電系統中的各種低壓無功動態補償裝置中做并聯補償電容器的快速投切之用，是目前動態無功補償裝置或濾波補償裝置中快速投切并聯電容器的******選擇
低壓動態補償柜選型表：

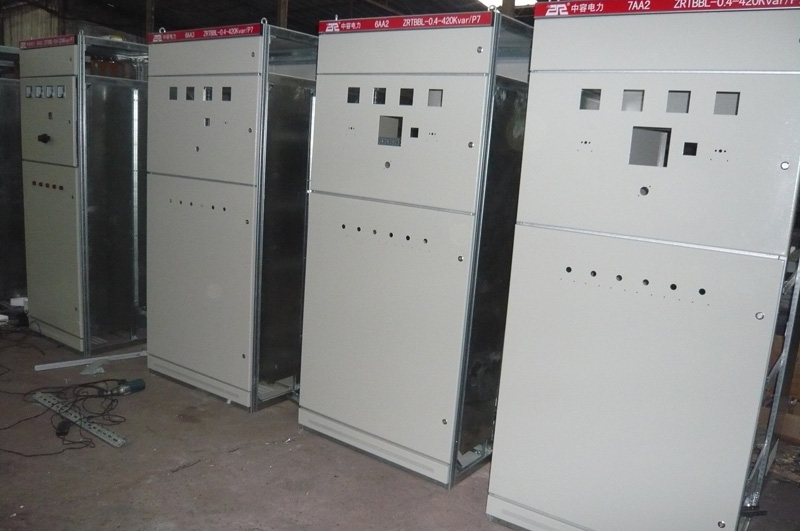

動態無功補償成套裝置，IP3X
|
補償容量 kvar |
級數 kvar |
型 號 |
模塊數量 |
成套柜尺寸 寬×高×深mm |
重 量 kg |
|
100 |
4×25 |
ZRTBBDL-100-4/P7 |
4 |
800*2200*600 |
|
|
125 |
5×25 |
ZRTBBDL -125-5/P7 |
5 |
800*2200*600 |
|
|
150 |
2×25+2×50 |
ZRTBBDL -150/4/P7 |
5 |
800*2200*600 |
|
|
175 |
1×25+5×30 |
ZRTBBDL -175-6/P7 |
6 |
800*2200*600 |
|
|
200 |
2×25+3×50 |
ZRTBBDL -200-5/P7 |
5 |
800*2200*600 |
|
|
200 |
4×50 |
ZRTBBDL -200-4/P7 |
4 |
800*2200*600 |
|
|
250 |
2×25+4×50 |
ZRTBBDL -250-6/P7 |
6 |
800*2200*600 |
|
|
250 |
5×50 |
ZRTBBDL -250-5/P7 |
5 |
800*2200*600 |
|
|
300 |
2×25+5×50 |
ZRTBBDL -300-7/P7 |
7 |
1000*2200*600 |
|
|
300 |
6×50 |
ZRTBBDL -300-6/P7 |
6 |
800*2200*600 |
|
|
350 |
2×25+6×50 |
ZRTBBDL -350-8/P7 |
4 |
1000*2200*600 |
|
|
400 |
8×50 |
ZRTBBDL -400-8/P7 |
4 |
1000*2200*600 |
|
|
400 |
2×25+7×50 |
ZRTBBDL -400-9/P7 |
9 |
1000*2200*600 |
|
|
450 |
2×25+8×50 |
ZRTBBDL -450-10/P7 |
10 |
1000*2200*600 |
|
|
500 |
10×50 |
ZRTBBDL -500-10/P7 |
10 |
800*2200*1000 |
|
|
550 |
2×25+10×50 |
ZRTBBDL -550-12/P7 |
12 |
1000*2200*1000 |
|
|
600 |
12×50 |
ZRTBBDL -600-12/P7 |
12 |
1000*2200*1000 |
|
