本軟件的開發是為無功補償、電能質量治理企業開發的無源濾波器設計仿真軟件。軟件作者有十幾年的無功補償和諧波治理行業的測試、設計、調試經驗,結合相關的一些標準以及作者自身的設計、調試經驗,開發此設計仿真軟件,具有很大的使用價值。使用本軟件,相當于聘用一位高級技術人員,性價比較高。本軟件具有電網系統分析、自動導入測試諧波數據、多諧波源的諧波數據導入計算、諧波標準限值計算、各種結構的濾波器設計以及濾波器投入后仿真圖標功能。
本軟件運行在PC 及其兼容機上,使用WINDOWS 操作系統,在軟件安裝后,直接點擊相應圖標,就可以顯示出軟件的主菜單,進行需要的軟件操作。本軟件由于采用的編譯軟件較為特別,一些殺毒、防火墻等安全軟件有可能誤報木馬病毒,請添加信任或加入白名單,在此聲明,本軟件無任何有害個人電腦危險的東西,請放心使用。
本軟件要求在PC 及其兼容機上運行,要求奔騰II以上CPU,64兆以上內存,10G 以上硬盤,并安裝excel2003版以上版本的。winXP、WIN7系統下能正常運行。

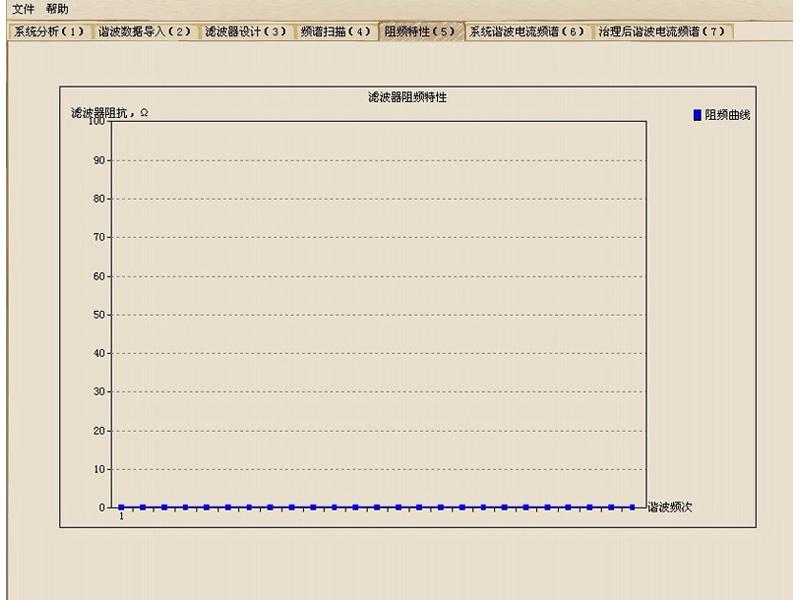

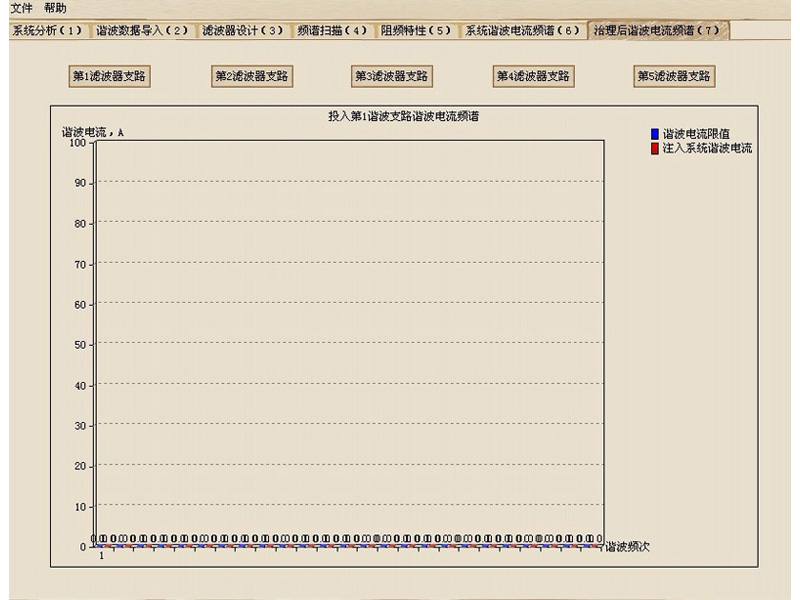

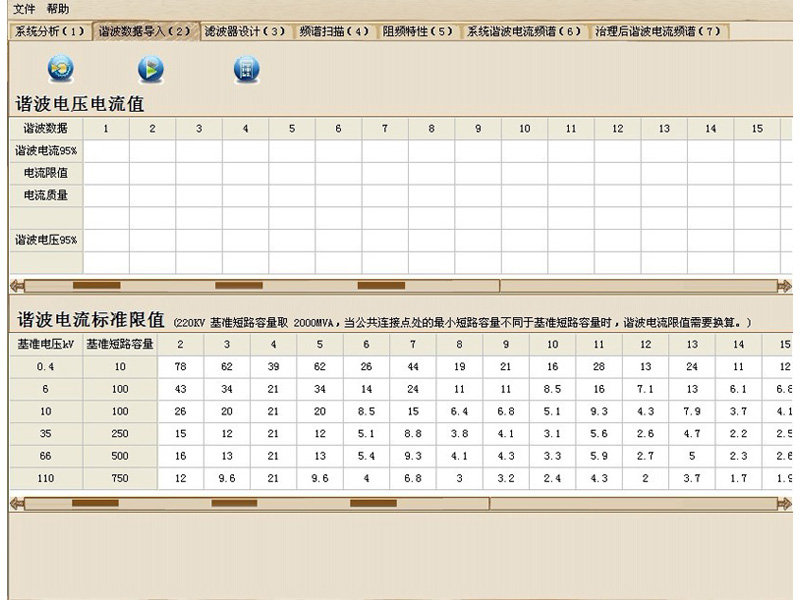

據導入”“濾波器設計”“頻譜掃描”“阻頻特性”“系統諧波電流頻譜”“治理后諧波電流頻譜”,按序號1——7分別執行。

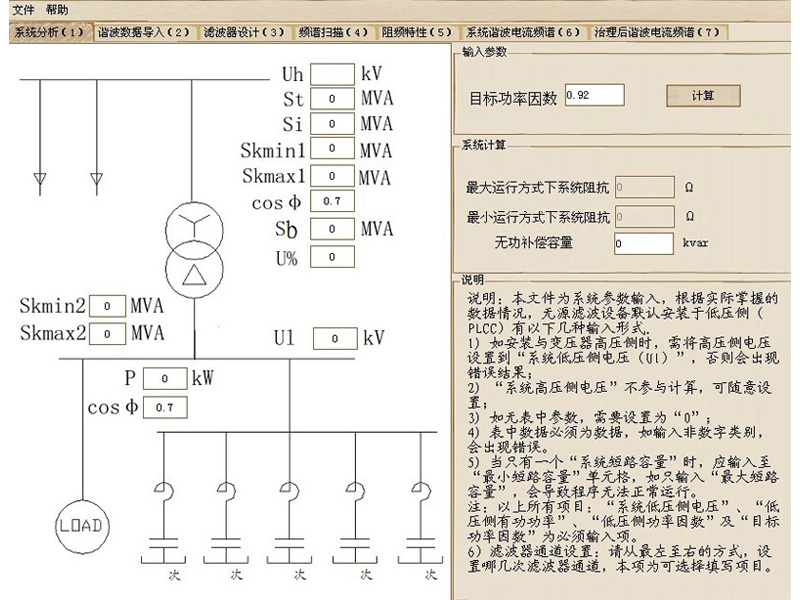

2.2 “系統分析”參數輸入說明
代號解釋:
Uh——變壓器高壓側電壓
St——公共連接點的供電設備容量
Si——第i個用戶用電設備容量
Skmin1——高壓側最小短路容量
Skmax1——高壓側******短路容量
CosΦ——高壓側功率因數
Sb——變壓器容量
U%——變壓器阻抗電壓
Skmin2——低壓側最小短路容量
Skmax2——低壓側最小大短路容量
Ul——濾波補償側電壓
P——低壓側有功功率
CosΦ1——低壓側功率因數
以上數據,其中Skmin1、Skmax1、Sb、U%、Skmin2、Skmax2、Ul用于計算系統阻抗以確定諧波電流限值和仿真計算等。不過在實際現場,這些數據往往是無法全部得到的。本軟件根據實際數據允許有以下幾種輸入方式,其它的輸入,軟件將提示“輸入有誤”。
輸入形式 |
得到的參數 |
輸入參數 |
1 |
補償側最小短路容量 |
Skmin2 |
2 |
補償側短路容量 |
Skmin2 |
3 |
補償側最小短路容量、補償側******短路容量 |
Skmin2、Skmax2 |
4 |
高壓側最小短路容量、變壓器容量、變壓器阻抗電壓 |
Skmin1、Sb、U% |
5 |
高壓側短路容量、變壓器容量、變壓器阻抗電壓 |
Skmin1、Sb、U% |
6 |
高壓側******短路容量、變壓器容量、變壓器阻抗電壓 |
Skmin1、Sb、U% |
7 |
高壓側最小短路容量、高壓側******短路容量、變壓器容量、變壓器阻抗電壓 |
Skmin1、Skmax1、Sb、U% |
注:Ul為濾波器安裝側母線電壓值,必須輸入,如果濾波器安裝于變壓器高壓側,則將把安裝側的短路容量、電壓、有功功率、功率因數輸入到圖中低壓側數據中。
輸入“目標功率因數”后,點擊“計算”按鈕,得到系統阻抗和無功補償容量。

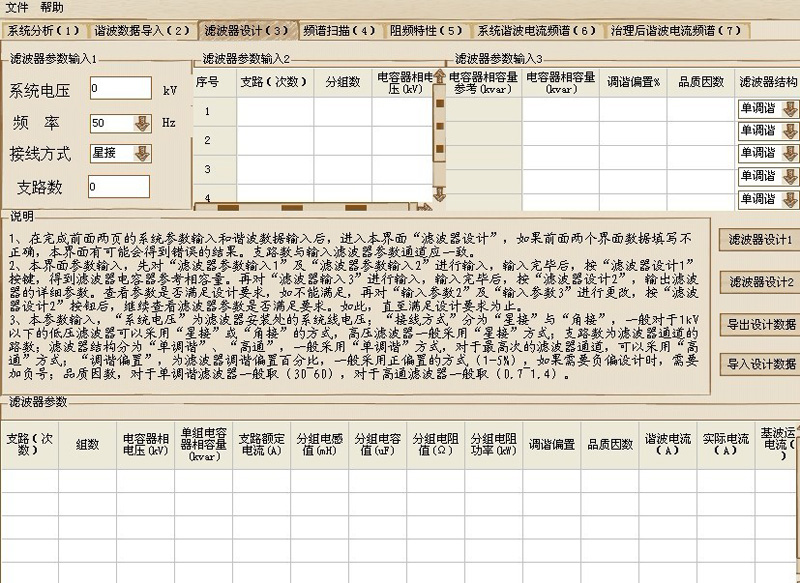

2.4.1在完成前面兩頁的系統參數輸入和諧波數據輸入后,進入本界面“濾波器設計”,如果前面兩個界面數據填寫不正確,本界面有可能會得到錯誤的結果。支路數與輸入濾波器參數通道應一致。
2.4.2本界面參數輸入,先對“濾波器參數輸入1”及“濾波器參數輸入2”進行輸入,輸入完畢后,按“濾波器設計1”按鍵,得到濾波器電容器參考相容量。再對“濾波器輸入3”進行輸入,輸入完畢后,按“濾波器設計2”,輸出濾波器的詳細參數。查看下表的參數及后面的圖標濾波效果圖,是否滿足設計要求,如不能滿足,再對“輸入參數2”及“輸入參數3”進行更改,按“濾波器設計2”按鈕后,繼續查看濾波器參數是否滿足要求。如此,直至滿足設計要求為止,點擊“導出設計數據”生成設計數據報表。
2.4.3、本參數輸入,“系統電壓”為濾波器安裝處的系統線電壓;“接線方式”分為“星接”與“角接”,一般對于1kV以下的低壓濾波器可以采用“星接”或“角接”的方式,高壓濾波器一般采用“星接”方式;支路數為濾波器通道的路數;濾波器結構分為“單調諧”、“高通”,一般采用“單調諧”方式,對于最高次的濾波器通道,可以采用“高通”方式;“調諧偏置”,為濾波器調諧偏置百分比,一般采用正偏置的方式(1-5%),如果需要負偏設計時,需要加負號;品質因數,對于單調諧濾波器一般取(30~60),對于高通濾波器一般取(0.7~1.4)。
