NRSVG-6 NRSVG-10 NRSVG-24 NRSVG-35高壓動態無功補償成套裝置 高壓動態濾波補償成套裝置
本公司NRSVG系列產品采用現代電力電子、自動化、微電子及網絡通訊等技術，采用先進的瞬時無功功率理論和基于同步坐標變換的功率解耦算法，以設定的無功性質及大小、功率因數、電網電壓為控制目標運行，動態的跟蹤電網電能質量變化調節無功輸出，并能實現曲線設定運行，提升電網質量。
易操作、高性能、高可靠性的NRSVG系列產品為滿足用戶對提高輸配電電網的功率因數、治理諧波、補償負序電流的迫切需求做出相應設計，具有以下特點：
● 模塊化設計，安裝、調試、設定簡便。
● 動態響應速度快，響應時間≤5ms。
● 在補償容量足夠的前提下，輸出電流諧波（THD）≤3%。
● 多種運行模式極大的滿足用戶需求，運行模式有：恒裝置無功功率模式、恒考核點無功功率模式、恒考核點功率因數模式、恒考核點電壓模式、恒考核點無功功率模式2，目標值可實時更改。
● 實時跟蹤負荷變化，動態連續平滑補償無功功率，提高系統功率因數，實時治理諧波，補償負序電流，提高電網供電質量。
● 抑制電壓閃變，改善電壓質量，穩定系統電壓。
● NRSVG電路參數精心設計，發熱量小，效率高，運行成本低
● 設備結構緊湊，占地面積小。
● 主電路采用IGBT組成的H橋功率單元鏈式串聯結構,每相由多個相同功率單元組成，整機輸出由PWM波形疊加而成的階梯波，逼近正弦，經輸出電抗濾波后正弦度良好。
● NRSVG采用冗余性設計和模塊化設計，滿足系統高可靠性的需求。
● 功率電路模塊化設計，維護簡單，互換性好。
● 保護功能齊全，具有過壓、欠壓、過流、單元過熱、不均壓等保護，并能實現故障瞬間的波形錄制，便于確定故障點，易維護，運行可靠性高。
● 人機界面友好顯示，對外通訊提供了RS485、以太網等接口，采用標準Modbus通訊協議。除具有實時數字量及模擬量的顯示、運行歷史事件記錄、歷史曲線記錄查詢、單元狀態監控、系統信息查詢、歷史故障查詢等功能外，還具有送電后系統自檢、一鍵開停機、分時控制、示波器（AD通道強制錄波）、故障瞬間電壓/電流波形記錄等特色功能。
● NRSVG設計包含與FC配合使用的接口，實現定補和動補的有效結合，為用戶提供更經濟，更靈活的補償方案。
● 投切時無暫態沖擊，無合閘涌流，無電弧重燃，無需放電即可再投。
● 與系統連接時，不需要考慮交流系統相序，連接方便。
● 可并聯安裝，極易擴展容量。并機運行使用光纖通訊，通訊速度快，能夠完好的滿足實時補償的要求。
NRSVG無功補償基本原理

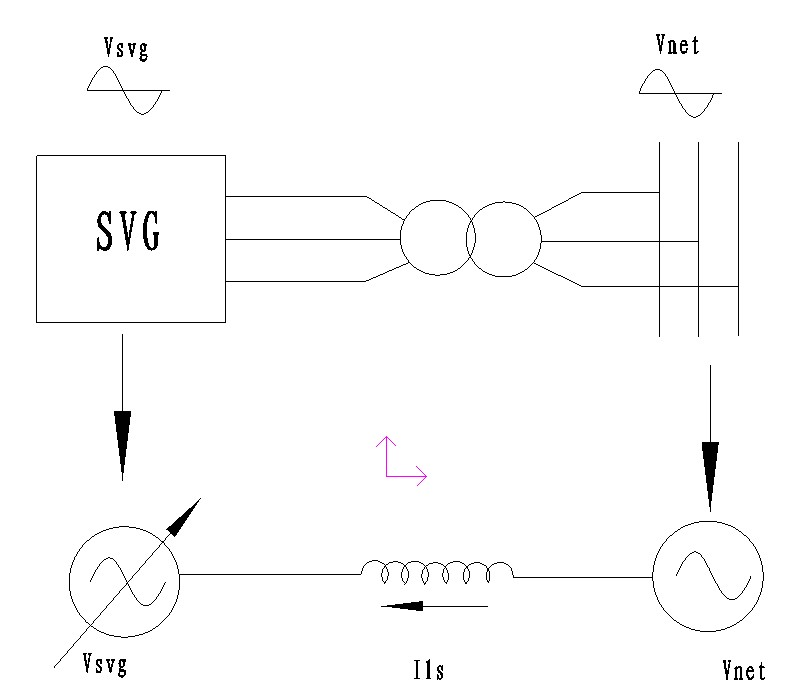

NRSVG系列產品的原理示意圖如圖3.1所示。在交流電路中，電壓和電流的相位有三種情況，當負載呈現純電阻特性時，電壓和電流相位相同；當負載呈現電感特性時，電壓相位超前電流相位；當負載呈現電容特性時，電壓相位滯后電流相位。
NRSVG系列產品基本原理就是將自換相橋式電路通過變壓器或者電抗器并聯到電網上，適當地調節橋式電路交流側輸出電壓的幅值和相位，或者直接控制其交流側電流使該電路吸收或者發出滿足要求的無功電流，實現動態無功補償的目的
● 額定工作電壓：6kV、10kV、27.5kV、35kV；
● 額定容量：±1～±100Mvar；
● 輸出無功范圍：感性額定無功到容性額定無功范圍內連續變化；
● 響應時間：≤5ms；
● 過載能力：1.2倍過載1分鐘；
● 輸出電壓總諧波畸變率（并網前）：≤5%；
● 輸出電流總諧波畸變率THD：≤3%；
● 系統電壓不平衡保護，整定范圍：4%～10%；
● 效率：額定運行工況≥99.2%；
● 運行溫度：－10℃～+40℃；
● 貯存溫度：－30℃～+70℃；
● 人機界面：采用中文彩色觸摸屏顯示；
● 相對濕度：月平均值不大于90﹪(25℃)，無凝露；
● 海拔高度：﹤1000m(高于1000m需定制)；
● 地震烈度: ≤8度。
|
產品型號 |
電壓 等級 (kV) |
額定容量 (Mvar) |
外形尺寸 |
電抗 類型 |
重量 （kg） |
||
|
總寬度(mm) |
高度 (mm) |
深度 (mm) |
|||||
|
NRSVG-C1.0/6 |
6 |
1.0 |
3100 |
2400
2400 |
1400
1400 |
鐵 芯 電 抗 |
2450 |
|
NRSVG-C1.5/6 |
1.5 |
||||||
|
NRSVG-C2.0/6 |
2.0 |
2850 |
|||||
|
NRSVG-C3.0/6 |
3.0 |
||||||
|
NRSVG-C4.0/6 |
4.0 |
3800 |
3450 |
||||
|
NRSVG-C5.0/6 |
5.0 |
||||||
|
NRSVG-C6.0/6 |
6.0 |
3600 |
空 芯 電 抗 |
2750 |
|||
|
NRSVG-C7.0/6 |
7.0 |
3450 |
|||||
|
NRSVG-C8.0/6 |
8.0 |
5600 |
4600 |
||||
|
NRSVG-C9.0/6 |
9.0 |
5600 |
4700 |
||||
|
NRSVG-C10.0/6 |
10.0 |
4800 |
|||||
|
NRSVG-C11.0/6 |
11.0 |
4900 |
|||||
|
NRSVG-C12.0/6 |
12.0 |
5000 |
|||||
|
NRSVG-C1.0/10 |
10
10 |
1.0 |
3800 |
鐵 芯 電 抗 |
2650 |
||
|
NRSVG-C1.5/10 |
1.5 |
2750 |
|||||
|
NRSVG-C2.0/10 |
2.0 |
3050 |
|||||
|
NRSVG-C3.0/10 |
3.0 |
3200 |
|||||
|
NRSVG-C4.0/10 |
4.0 |
3400 |
|||||
|
NRSVG-C5.0/10 |
5.0 |
3700 |
|||||
|
NRSVG-C6.0/10 |
6.0 |
3000 |
空芯電抗 |
2500 |
|||
|
NRSVG-C7.0/10 |
7.0 |
5100 |
鐵芯 電抗 |
5050 |
|||
|
NRSVG-C8.0/10 |
8.0 |
5250 |
|||||
|
NRSVG-C9.0/10 |
9.0 |
4900 |
空芯 電抗
空芯 電抗 |
3750 |
|||
|
NRSVG-C10.0/10 |
10.0 |
3900 |
|||||
|
NRSVG-C11.0/10 |
11.0 |
5000 |
3700 |
||||
|
NRSVG-C12.0/10 |
12.0 |
3800 |
|||||
|
NRSVG-C13.0/10 |
13.0 |
8200 |
7000 |
||||
|
NRSVG-C14.0/10 |
14.0 |
||||||
|
NRSVG-C15.0/10 |
15.0 |
7200 |
|||||
|
NRSVG-C16.0/10 |
16.0 |
||||||
|
NRSVG-C17.0/10 |
17.0 |
7400 |
|||||
|
NRSVG-C18.0/10 |
18.0 |
||||||
|
NRSVG-C19.0/10 |
19.0 |
7500 |
|||||
|
NRSVG-C20.0/10 |
20.0 |
7700 |
|||||
|
NRSVG-C21.0/10 |
21.0 |
||||||
|
NRSVG-C8.0/35 |
35
35
35 |
8.0 |
14500 |
2100
2100
2100 |
1800
1800
1800 |
空 芯 電 抗
空 芯 電 抗
空芯電抗 |
8200 |
|
NRSVG-C9.0/35 |
9.0 |
||||||
|
NRSVG-C10.0/35 |
10.0 |
||||||
|
NRSVG-C11.0/35 |
11.0 |
8950 |
|||||
|
NRSVG-C12.0/35 |
12.0 |
||||||
|
NRSVG-C13.0/35 |
13.0 |
||||||
|
NRSVG-C14.0/35 |
14.0 |
||||||
|
NRSVG-C15.0/35 |
15.0 |
9400 |
|||||
|
NRSVG-C16.0/35 |
16.0 |
||||||
|
NRSVG-C17.0/35 |
17.0 |
||||||
|
NRSVG-C18.0/35 |
18.0 |
||||||
|
NRSVG-C19.0/35 |
19.0 |
9850 |
|||||
|
NRSVG-C20.0/35 |
20.0 |
||||||
|
NRSVG-C21.0/35 |
21.0 |
||||||
|
NRSVG-C22.0/35 |
22.0 |
26200
26200 |
15580 |
||||
|
NRSVG-C23.0/35 |
23.0 |
||||||
|
NRSVG-C24.0/35 |
24.0 |
||||||
|
NRSVG-C25.0/35 |
25.0 |
||||||
|
NRSVG-C26.0/35 |
26.0 |
16300 |
|||||
|
NRSVG-C27.0/35 |
27.0 |
||||||
|
NRSVG-C28.0/35 |
28.0 |
||||||
|
NRSVG-C29.0/35 |
29.0 |
16720 |
|||||
|
NRSVG-C30.0/35 |
30.0 |
||||||
|
NRSVG-C31.0/35 |
31.0 |
||||||
|
NRSVG-C32.0/35 |
32.0 |
||||||
|
NRSVG-C33.0/35 |
33.0 |
17140 |
|||||
|
NRSVG-C34.0/35 |
34.0 |
||||||
|
NRSVG-C35.0/35 |
35.0 |
||||||
|
NRSVG-C36.0/35 |
36.0 |
17560 |
|||||
|
NRSVG-C37.0/35 |
37.0 |
||||||
|
NRSVG-C38.0/35 |
38.0 |
||||||
|
NRSVG-C39.0/35 |
39.0 |
||||||
|
NRSVG-C40.0/35 |
40.0 |
17980 |
|||||
|
NRSVG-C41.0/35 |
41.0 |
||||||
|
NRSVG-C42.0/35 |
42.0 |
||||||
|
NRSVG-C43.0/35 |
43.0 |
52400
52400 |
40100
40100 |
||||
|
NRSVG-C44.0/35 |
44.0 |
||||||
|
NRSVG-C45.0/35 |
45.0 |
||||||
|
NRSVG-C46.0/35 |
46.0 |
||||||
|
NRSVG-C47.0/35 |
47.0 |
||||||
|
NRSVG-C48.0/35 |
48.0 |
||||||
|
NRSVG-C49.0/35 |
49.0 |
||||||
|
NRSVG-C50.0/35 |
50.0 |
||||||
|
NRSVG-C55.0/35 |
55.0 |
||||||
|
NRSVG-C60.0/35 |
60.0 |
||||||
|
NRSVG-C65.0/35 |
65.0 |
||||||
|
NRSVG-C70.0/35 |
70.0 |
||||||
|
NRSVG-C80.0/35 |
80.0 |
||||||
|
NRSVG-C90.0/35 |
90.0 |
||||||
|
NRSVG-C100.0/35 |
100.0 |
||||||
