無損耗快速限流保護裝置NRKSXLG

NRKSXLG裝置工作原理

電力系統正常運行期間，本裝置內部快速斷路器處于合閘位置，內部限流電抗器處于旁路狀態，整個裝置呈零阻抗狀態，表現為無壓降，無損耗，不產生漏磁場，不會對企業其他設備產生干擾。

發生短路故障時，智能控制器通過羅氏線圈或電流互感器檢測出超過裝置設定的超標短路電流上限值時，快速斷路器接收控制器發出的分閘指令，并快速作出反應，裝置在10ms內投入限流電抗器，整個裝置呈現高阻抗狀態，可以將短路電流限制到額定電流以下，使系統所受到的短路沖擊大大降低，不僅保護了系統內變壓器與發電機等電氣設備，同時確保負載側斷路器可靠開斷，保證了系統的安全運行。

當短路故障排除后，智能控制器通過羅氏線圈或電流互感器檢測出的電流值小于設定值，快速斷路器接收控制器發出的合閘指令，裝置可在15ms內旁路限流電抗器，使整個裝置呈現零阻抗狀態，恢復系統正常運行。

裝置適用范圍

1. 發電機出口處使用

作用：本裝置開斷容量大、限制短路電流深，是發電機出口的理想保護設備，使發電機得到快速有效的保護。

2. 廠用主變壓器出線側或者開閉所進線側使用

作用：本裝置替代普通串聯限流電抗器，爆炸橋裝置等,當發生故障時，可以增大系統阻抗，減小負荷側斷路器的開斷電流,降低了造價成本。同時在正常工作時，旁路了電抗器，減少能量損耗，大大降低了工廠企業的運行成本。

3. 做為母線聯網運行使用

作用：替代普通的母聯限流電抗器，當發生短路時，本裝置內部自動投入限流電抗器，加大系統阻抗，故障點切除后，自動切除內部限流電抗器，保證系統正常運行，提高了母線上端變壓器的利用率，減小了故障側斷路器開斷容量，降低了投資建設成本。

裝置技術優勢

1.動作速度快：本裝置能在系統發生短路的5ms～20ms內將短路電流開斷，限流電抗器可以將短路電流限制到額定電流以下。目前市面上普通斷路器固有分閘時間為50ms以上，開斷后燃弧時間為十幾毫秒，微機綜保采集信號與發出命令需要30ms以上，所以整套設備需要100ms以上才能完全切斷短路電流。長時間的短路電流對變壓器，發電機、母線、以及普通電氣設備都有著極大的損害。本裝置采用快速斷路器與智能控制器相結合的設計，快速斷路器采用獨特的渦流式驅動機構，能快速分斷短路電流，實現分閘時間3.5ms以內，合閘10ms以內。智能控制器采用先進的DSP算法和相控技術，在2ms內計算出短路電流及電流過零時刻，并發出指令，大大降低了燃弧時間，保證了本裝置在20ms內實現短路電流完全開斷，極大的縮短了短路故障時間，大幅度降低了變壓器、發電機等設備受到短路電流沖擊的時間，延長了企業工廠關鍵設備的使用壽命。

2.開斷能力強：本裝置中的快速斷路器采用三相分體動作技術，利用對觸頭分斷初始時間的合理控制，確保相控過零開斷，使燃弧時間降到最低，大大增加了設備的開斷能力。

3.限流電抗器效果好：傳統方案中采用的長時電抗器限流程度低、效果差。本裝置采用深度限流電抗器，可以將短路電流限制到額定電流以下，降低了變壓器、發電機等設備受到短路沖擊電流的幅值。

4.使用壽命長：本裝置采用先進的相控開斷技術，開斷時的燃弧量不到普通斷路器的10%，觸頭燒灼時間短，使用壽命呈級數上升。

5.性能高可靠：本裝置操動機構采用渦流驅動原理，機械部件少，結構緊湊，動作可靠；電氣部件中所有器件均使用國外原廠進口產品，在強電磁干擾環境下，仍能可靠運行；

6.動作分散度低、合閘無反彈：本裝置采用了直驅式高速渦流驅動技術，保證斷路器的合閘分散度在0.1ms以內，同時斷路器加裝觸頭撞擊緩沖模塊，確保合閘無反彈。

裝置參數

     技術參數

裝置技術參數表

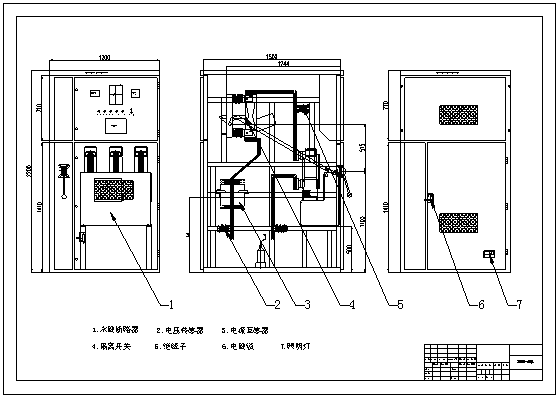

裝置結構示意圖

使用環境

   大氣壓力:        80kPa—110kPa；

通用型海拔高度：     ≤2000m

高原型海拔高度：     ≤4000m；

環境溫度：         -40℃—+60℃；

使用場所：   無酸堿腐蝕介質、破壞絕緣等導電介質

安裝地點：          戶內、戶外

 相對濕度：    日平均相對濕度不大于95%

污穢等級：         不超過II級

凡超出上述要求范圍之特殊條件，用戶與廠家溝通協商。

用戶須知

1．訂貨時應提供系統參數：額定電壓、額定電流、開斷容量、額定電抗率（限流深度）、布置尺寸、安裝環境，安裝方式及運行方式等；

2．設備運輸時，不得受到嚴重的機械撞擊，不得遭受水汽或有害氣體侵蝕；設備存儲時，應放置在干燥、通風的倉庫內，環境溫度不高于+45℃，相對濕度不高于95%；

技術服務

本公司根據用戶提供的具體電氣系統參數及電抗器限流深度進行方案設計，并根據實際需求，指派工程技術人員提供現場勘測、督導安裝與調試以及人員培訓等服務。
