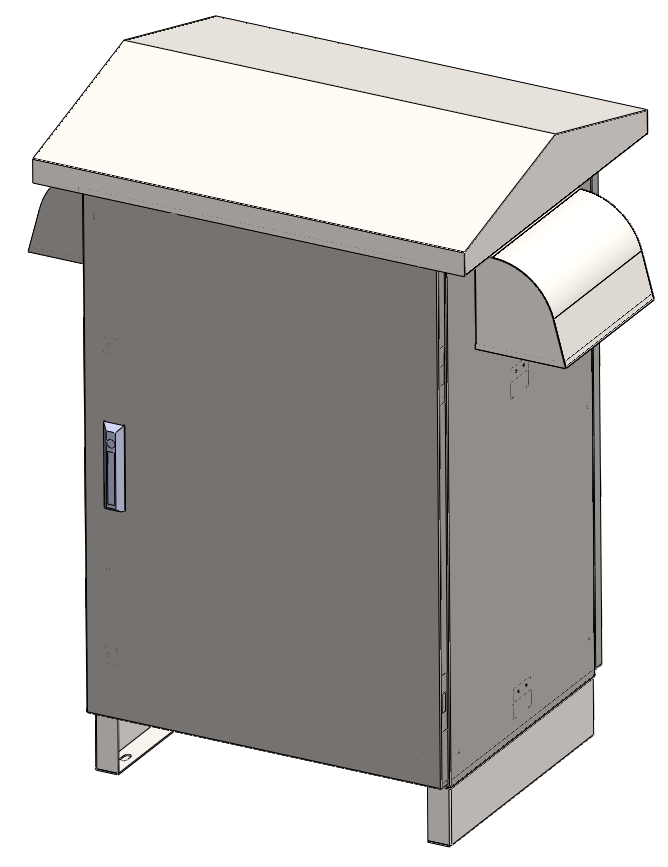

NRSPC-30/50/100針對400V低壓配電網進行動態無功補償，可提高電網功率因數、消除三相不平衡、穩定系統電壓、有效減小電網線損、提高設備利用率。
NRSPC-30/50/100的技術參數、特性及滿足的標準見表1-1。
表1-1 NRSPC-30/50/100 性能指標
|
|
NRSPC-30 |
NRSPC-50 |
NRSPC-100 |
|
|
系統參數 |
||||
|
額定電壓等級 |
400V |
|||
|
輸入相電壓范圍 |
-40% ～ +20% |
|||
|
電網頻率 |
50Hz/60Hz（范圍：45Hz ～ 63Hz） |
|||
|
整機效率 |
＞ 97% |
|||
|
網絡結構 |
三相三線、三相四線 |
|||
|
電路拓?fù)?/span> |
三電平 |
|||
|
性能指標 |
||||
|
三相平衡補償能力 |
不平衡度 <5% |
|||
|
額定電流 |
45A |
75A |
150A |
|
|
無功補償范圍 |
從-1到1可調 |
|||
|
無功補償容量 |
30Kvar |
50Kvar |
100Kvar |
|
|
無功補償率 |
>99% |
|||
|
響應時間 |
<15ms |
|||
|
保護功能 |
過壓保護、欠壓保護，短路保護，逆變橋反向保護，過補償保護，防雷雙重保護 |
|||
|
配電功能 |
單路電能分配，帶 C 級防雷功能 |
兩路電能分配，帶 C 級防雷功能 |
||
|
通訊監控能力 |
||||
|
顯示內容 |
電壓、電流、頻率、功率因數、運行溫度等實時運行信息 |
|||
|
通訊接口 |
RS485/CAN/網口 |
|||
|
通訊協議 |
Modbus 協議 / 電總協議 |
|||
|
機械特性 |
||||
|
尺寸 |
W935*D262*H1081 |
W935*D521*H1120 |
||
|
顏色 |
不銹鋼本色 |
|||
|
重量 |
58KG |
72KG |
135KG |
|
|
安裝方式 |
抱桿，H 桿，F 桿 |
|||
|
安裝傾斜角 |
<5 度 |
|||
|
環境要求 |
||||
|
運行溫度 |
-10~45 度 |
|||
|
海拔高度 |
<1500m，1500 米以上按照 GB/T3859.2 請降額使用，或者聯系經銷商 |
|||
|
IP 等級 |
IP44 |
|||
|
抗震能力 |
8級 |
|||
安裝說明：（1）NRSPC-30/50/100的H桿安裝，如上圖所示，在兩電線桿上安裝機柜支撐架，再通過機柜底部的螺絲使NRSPC固定在支撐架上。（2）NRSPC-30/50的抱桿安裝，如上圖所示，NRSPC-30/50機柜背后有安裝孔，通過電線桿抱桿支架使NRSPC固定在電線桿上，見圖2-6。
NRSPC-30/50/100的主要組成如表所示：
表2-1 NRSPC主要組成部分
|
主要組成 |
NRSPC-30 |
NRSPC-50 |
NRSPC-100 |
|
功率模塊 |
30KVAR |
50 KVAR |
（50 KVAR）* 2 |
|
微型斷路器 |
NM1-63/3300 63A |
NM1-100/3300 100A |
NM1-100/3300 100A*2 |
|
防雷器 |
YH1.5W-0.28/1.3 |
YH1.5W-0.28/1.3 |
YH1.5W-0.28/1.3 |
|
端子排 |
URTK/S |
URTK/S |
URTK/S |
|
風扇 |
AC-220V |
AC-220V |
AC-220V |
NRSPC30/50/100內部元器件為模塊化設計，日常維護只需要觀察監控屏數據或LED燈顯示是否正確，有條件的客戶可以用紅外測溫儀觀察機器各溫度點是否存在異常高溫點，有任何異常請立即下電并與能容電力客服工程師聯系。
NRSPC30/50/100為強電產品，為了確保維護人員的安全，在產品正常運行時不允許去接觸該產品的任何帶電部分，要經常檢查產品的接地點是否連接可靠。
NRSPC30/50/100由于實現了風道隔離，所以一般應用環境中不需要濾塵網，但對于日常環境惡劣，如高溫、高濕、導電粉塵類較多的環境，在做方案時要與能容電力產品工程師說明，方便確認具體方案。
1.錯誤使用：如CT線接反、功率線相序接反或者參數設置錯誤等，這類故障在開機調試時注意觀察各數據是可以發現，如果有補償效果很差但沒有告警信息的請與能容電力產品工程師聯系；
2.液晶屏顯示告警信息：請直接與能容電力產品工程師聯系；
3.上電裝置沒反應：請直接與能容電力產品工程師聯系。
注意：為了您的人身安全，無論是什么樣的故障，未經能容s電力允許不得私自拆機，易撕毀標毀壞的產品一律不在保修。
