ZRTBBZW戶外箱式無功補償柜 戶外箱式無功補償成套裝置 戶外箱式并聯電容器成套 戶外箱式高壓自動補償裝置NRTBBZW
戶外箱式無功補償成套裝置ZRTBBZW
該裝置主要組成部分有：戶外箱，成套柜體，電容器，電抗器，電容器投切開關，放電線圈，隔離開關，補償控制器，電容器專用微機保護單元，溫控風機裝置，電磁鎖，絕緣件等組成。
產品介紹
該裝置適用于變電站的6kv、10kv母線系統的無功自動補償，通過對電容器組的自動投切，來實現無功的綜合控制。是電力系統實現智能化的先進產品。

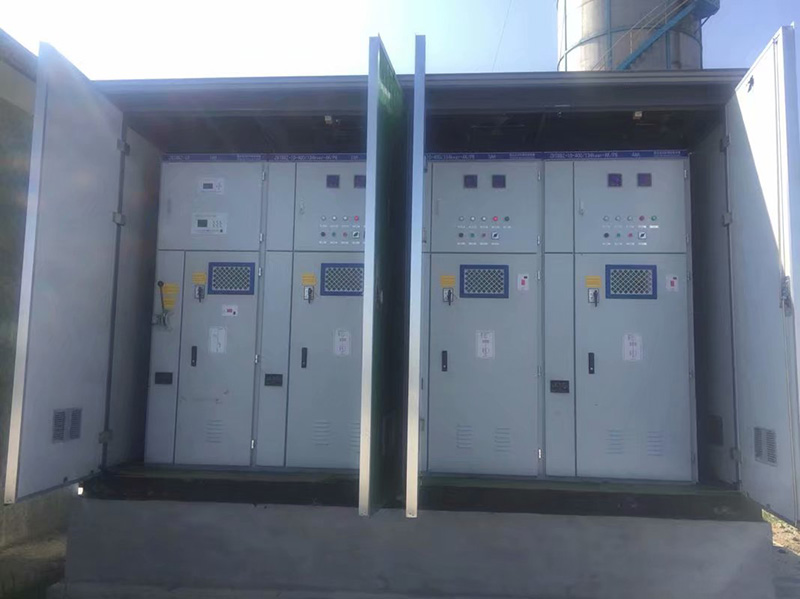

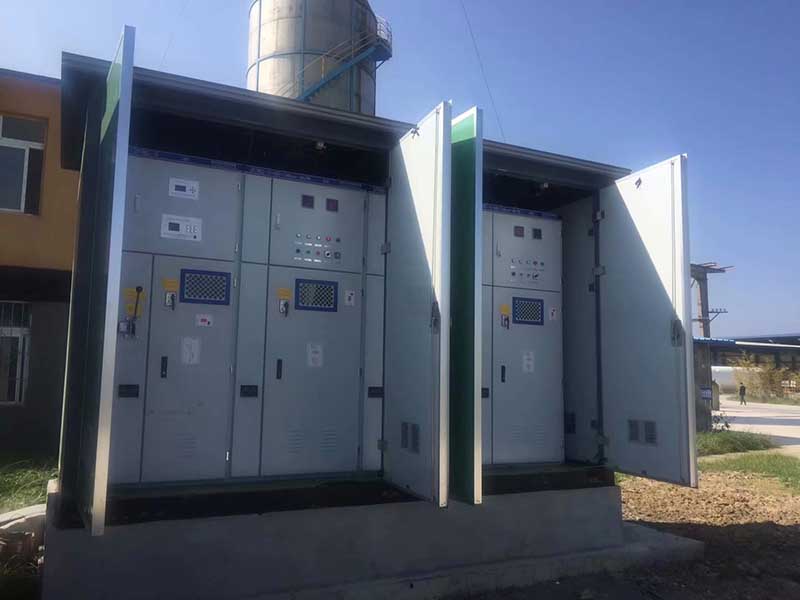

該裝置安裝在戶外，通過電纜與系統連接，滿足系統補償要求。
功能特點

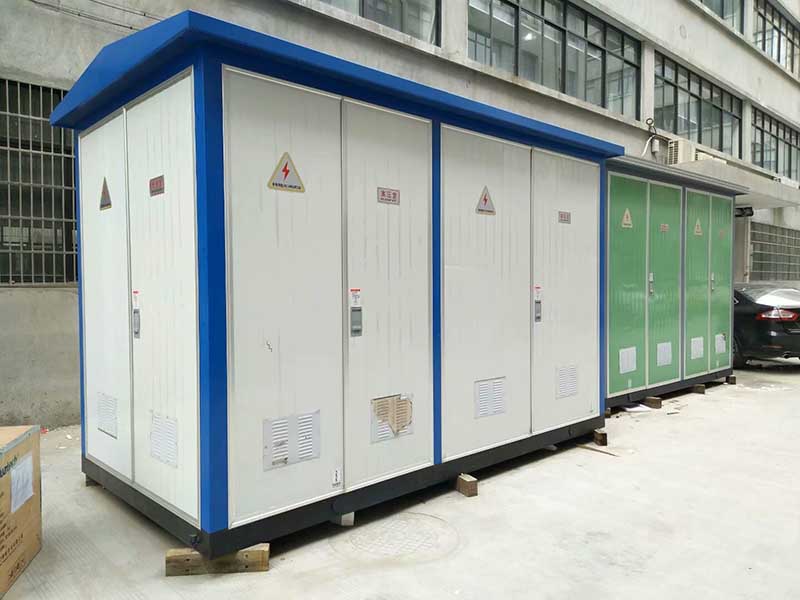

◆ 戶外箱式無功補償裝置將投切單元安裝在一體化的箱體內，具有投資省、布局靈活、安裝移動方便、占地面積小、通風良好等特點。
◆ 可根據用戶補償容量及補償精度的需要選擇6以下標準容量的投切單元。
◆ 選用體積小、使用壽命長、分斷能力強電容器專用投切開關。
◆ 箱體采用敷鋁鋅板或復合板或非金屬外殼，具有極強的抗輻射、抗爆曬的性能，隔熱能力好，具有較強的機械抗拉、抗彎強度，抗沖擊性能好。
◆ 實現變電所建設工廠預制化，縮短了設計制造周期，現場只需少量的安裝調試，縮短了建設周期，施工周期短、運行費用低。
◆ 根據用戶現場系統諧波配置不同電抗率的電抗器，限制合閘涌流及抑制系統的諧波電流。
◆ 可根據用戶無功需求對電容器組進行自動投切。
◆ 具有欠壓、過壓、過流及三相不平衡電壓保護及差流保護等功能，故障時切除該組電容器并閉鎖，不影響其它電容器組的正常運行。
使用條件
◆ 環境溫度：－40＋45℃，24小時內平均溫度不超過＋35℃。
◆ 海拔高度：不超過2000米，高于2000米采用高原型產品。
◆ 濕度：日平均值不大于95%，月平均值不大于90%。
◆ 抗震：不超過地震烈度為8度。
◆ 安裝場所：使用地點不允許有爆炸危險介質，周圍環境中不應含有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸氣及有嚴重的霉菌存在。
技術參數
◆ 系統額定電壓：6～10kv
◆ 額定頻率：50～60hz
◆ 電容器組數：5組以下等容或不等容投切
◆ 額定容量：100-10000KVAR
◆ 單組******容量：2000kvar
◆ 控制電壓：ac220v或dc220v
◆ 采樣電流：*/5A
◆ 采樣電壓：100v
◆ 補償容量可根據用戶要求任意配置。
◆ 補償容量的選擇，應盡可能減少回路數并盡可能采用等容投切的方式。
◆ 需要有載調壓時，控制器可增加按電壓優先原則投切功能。
◆ 電抗器僅用于限制涌流時，電抗率取0.1%～1.0%；用于抑制5、7次及以上諧波時，電抗率取5%～6%；用于抑制3次及以上諧波時，電抗率取12～13%。
◆ 投切開關可選用電容器專用投切開關；也可選用jcz8型高壓交流真空接觸器。
◆ 用戶供電系統中無電容柜饋線開關時，可增加進線開關柜。
◆ 用戶供電系統中有電容柜饋線開關時，可根據用戶要求增加隔離開關，形成明顯斷點，便于檢修。
訂貨須知
◆ 系統額定電壓、補償總容量、投切組數、每組投切單元的容量、數量等。
◆ 電纜進線一般為下進線，如采用電纜上進線或母線橋架進線時請特殊說明。
◆ 單只電容器200kvar以上，采用內熔絲保護，不宜加裝外熔絲，如用戶要求安裝外熔絲需特殊說明。
用戶有特殊要求在訂貨時說明。
