ZRTGZ高壓感性無功補償成套裝置NRTGZ高壓感性自動無功補償成套裝置 高壓并聯電抗器成套裝置 高壓并聯電抗器系統 并聯電容器裝置 感性無功功率自動補償裝置

總述概述

1.1使用環境

A. ZRTGZ簡介

（1）一般電力系統用戶負荷吸收有功功率PL和無功功率QL。

電源提供有功功率PS和無功功率QS（可能感性無功，也可能是容性無功），忽略變壓器和線路損耗，則有PS=PL，QS=QL。沒有無功吸收部分的電網存在以下幾個問題：
1）電網從遠端傳送無功；
2）負荷的無功沖擊影響本地電網和上級電網的供電質量。
因此，電力系統一般都要求對用電負荷進行必要的無功補償，以提高電力系統的帶載能力，凈化電網，提高電網電能質量，高壓輸送線路處于基本上空載狀態時，對超高壓遠距離輸電線路而言，空載或輕載時線路電容的充電功率是很大的，通常充電功率隨電壓的平方面急劇增加，巨大的充電功率除引起上述工頻電壓升高現象之外，還將增大線路的功率和電能損耗以及引起自勵磁，同期困難等問題。裝設并聯電抗器可以補償這部分充電功率。
、使輕負荷時線路中的無功功率盡可能就地平衡，防止無功功率不合理流動 同時也減輕了線路上的功率損失。
改善長輸電線路上的電壓分布。
在大機組與系統并列時 降低高壓母線上工頻穩態電壓，便于發電機同期并列。 四、防止發電機帶長線路可能出現的自勵磁諧振現象。
當采用電抗器中性點經小電抗接地裝置時，還可用小電抗器補償線路相間及相地電容，以加速潛供電流自動熄滅，便于采用。
輕空載或輕負荷線路上的電容效應，以降低工頻暫態過電壓。
當同步發電機帶容性負載（遠距離輸電線路空載或輕載運行）時，發電機的電壓將會自發地建立而不與發電機的勵磁電流相對應，即發電機自勵磁，此時系統電壓將會升高，通過在長距離高壓線路上接入并聯電抗器，則可以改變線路上發電機端點的出口阻抗，有效防止發電機自勵磁。
削弱空載或輕載時長線路的電容效應所引起的工頻電壓升高。
并聯電抗器的中性點經小抗接地的方法來補償潛供電流，從而加快潛供電弧的熄滅。
   （2） ZRTGZ成套系統原理圖
  針對無功補償項目要求及需方提供的技術參數， 我方擬定在10kV母線上裝一套采用ZRTGZ型的高壓無功補償成套設備（ZRTGZ）,能同時解決系統感性無功補償又能抑制系統電壓巨增，分二組自動投切，可實現系統無功自動補償容量0-1500-3000-4500kVar自動投切。能夠有效的對系統的無功量進行補償，自動補償，穩定電壓。
2.2.工程概況
2.2.1情況概述
電壓等級10kV；
負載容量：；
補償裝置裝機容量4500KVAR，分二個補償支路；
2.2.2 環境條件
海拔高度：4000米
******月平均相對濕度：95%
最高環境溫度：+45°
最低環境溫度：-40°
最熱月24h平均最高溫度：+30°
安裝地點無爆炸危險介質，周圍介質中不含破壞絕緣性能的氣體及導電介質，不允許充滿水蒸汽及有嚴重的霉菌存在，使用地點不應有較強烈的外磁感應強度。
2.2.3方案整體規劃
在10kV母線上裝一套采用ZRTGZ型的高壓無功補償成套設備,能同時解決系統無功補償保證設備安全運行，能夠有效的對系統的無功量進行跟蹤補償，做到有級調節，分組補償，穩定電壓。
2.2.4補償容量確定
根據要求：高壓無功自動補償成套設備（ZRTGZ）無功補償設備裝機容量為4500KVar。
2.3.ZRTGZ裝置的特點
2.3.1 概述 ZRWKG主控制單元
控制系統采用微電子全數字芯片控制系統，實時監測系統電能質量數據，并通過高速計算，精密響應補償系統需求的無功。應用先進的交流電波分析技術，能夠在強干擾、強諧波等惡劣環境下，保證參數設定的正確性及工作的穩定性。具有 RS485、232遠程通訊功能，液晶顯示屏，操作簡捷，處處為用戶考慮，功能完備：監測、控制、數據備份、查閱、數據的轉存并適用于常用處理軟件的分析和利用，可實時分析該補償裝置系統的電流、電壓、有功、無功諧波電流，諧波電壓；具有過壓 ，欠壓保護，采樣電壓掉線保護，外部接入故障保護、本體故障保護、電壓越上下限報警。
2.3.2概述 各補償支路保護
  各補償支路采用電抗器專用測控裝置，過電流保護，過流速斷保護，過電壓，低電壓，保護；

1.4 ZRTGZ補償支路：

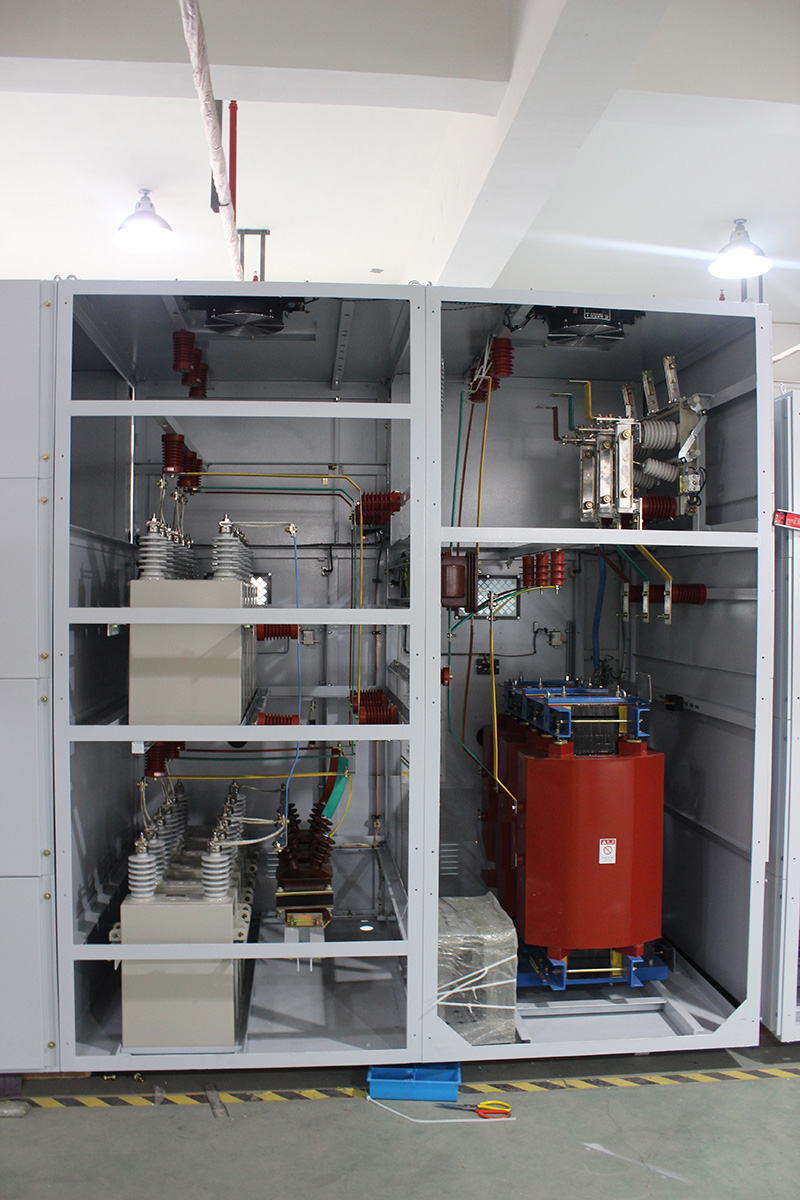

由真空斷路器，高壓空芯并聯電抗器、電流互感器，避雷器，成套柜體，絕緣子，成套柜體，不銹鋼圍欄所組成。
2、裝置的特點
電抗補償支路按電壓，功率因數及無功需求量組合投切，；
高度的可靠性，可以實現20年的基本免維護運行，大幅度降低維護、維修成本。
占地面積小，安裝方便，室外安裝，自然冷卻。
3、裝置的功能
3.1 本裝置可以工作于自動方式下，裝置自動進行調容操作。可以通過液晶顯示屏查看系統運行情況、電流值、電壓值和做事件記錄功能。可以根據實時監測的負荷的運行情況的實時運行工況，自動生成調感、控制策略，具有補償精度高特點。
3.2 無功補償控制
3.2.1 按負載當前的運行方式和監測的實時數據，自動調感，將功率因數控制在合理范圍，將系統的電壓控制在允許的范圍內，達到電壓的******優化。
3.2.2 當變電站10kV母線停電時，可自動將電抗器退出運行，當重來電后又可自動按需投入電感器組。
3.2.3 當電力系統發生故障或電壓異常時，可閉鎖。
3.3 主機事件記錄功能
可以對電抗器調節支路，調節操作及異常情況有事件記錄的功能。
3.4 保護功能
3.4.1  能實時監測母線中電抗器組的運行情況，并設有過壓，欠壓，過電流，過流速斷等保護分閘和報警功能。
3.4.3  各保護的定值，可在顯示的畫面上修改和查看。
3.4.4  保護發生后，供故障電抗器組閉鎖和查看故障原因。
2.3.2 保護
ZRTGZ配置的保護裝置能實現以下如下保護：
1）過電壓保護
2）低電壓保護
4）過電流保護
5）過流速斷保護

ZRTGZ主要技術參數

額定電壓：6KV 10KV 35kV

額定頻率：50Hz

額定容量：100-10000kVar
