PRODUCT
1、產品描述

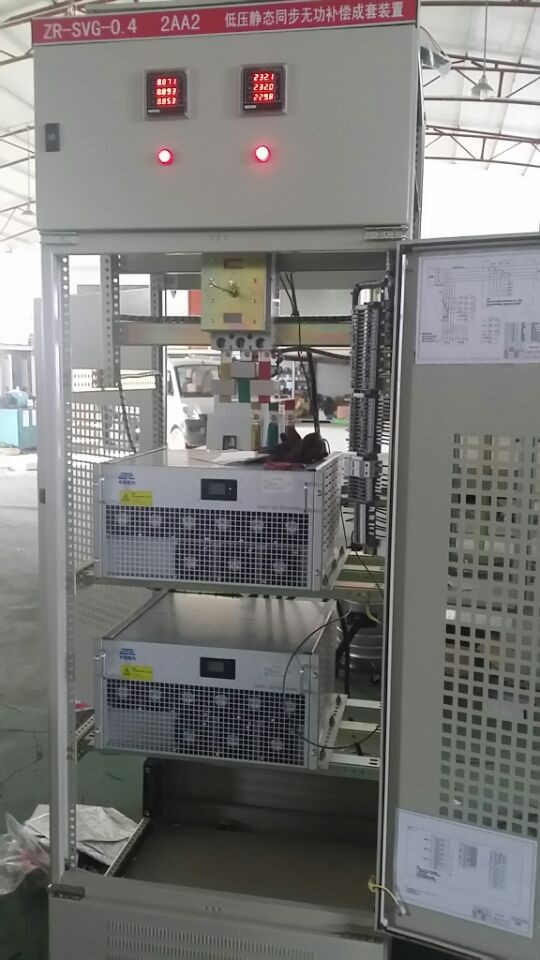

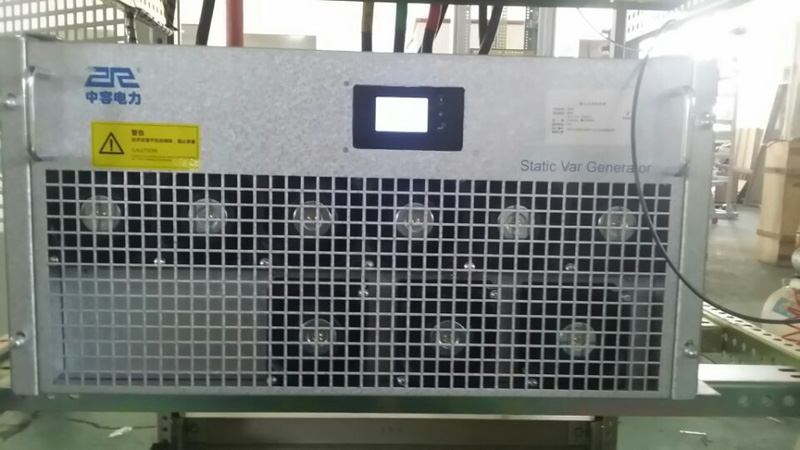

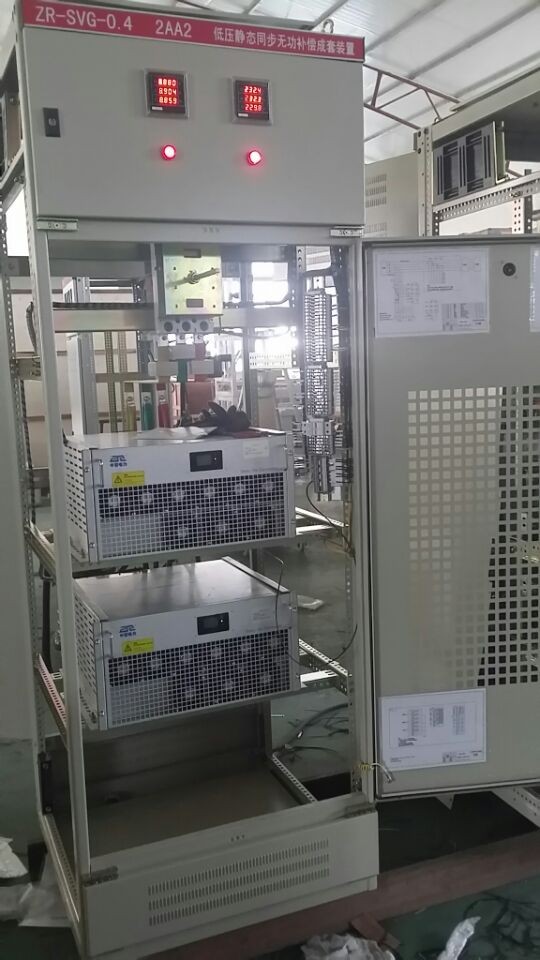

ZR-SVG是新一代靜止無功補償器，是無功補償領域最新技術應用的代表。ZR-SVG并聯于電網中，相當于一個可變的無功電流源，通過調節逆變器交流側輸出電壓的幅值和相位，或者直接控制其交流側電流的幅值和相位，迅速吸收或者發出所需要的無功功率，實現快速動態調節無功的目的。一方面有效的解決了諧波干擾投切并聯電容器裝置的問題，另一方面，可根據用戶實際要求抑制或治理諧波，改善電能質量。
2、主要功能
·實時跟蹤、動態補償
·DSP數字化控制器。
·補償功能多樣化
·具備抗諧波功能，更保障系統安全
3、主要特點
①自動跟蹤補償電網無功波動，具有高度可控性和快速響應性，補償性能不受電網電壓波動影響，濾波特性不受系統阻抗的影響，可消除與系統阻抗發生諧振的危險
②采用基于DSP的硬件平臺，實時檢測電網電壓、電流等參數，確保信號檢測和補償控制精確有效；同時具有智能監控功能，實時監測系統運行狀態，提供多重保護。
③ZR-SVG可以同時治理電網的多種電能質量問題，如三相電流不平衡，電壓閃變，諧波以及功率因數低等，降低線損，節能降耗，降低生產成本，保證電網連續可靠供電。
④WSVG是可控電流源，只補償基波無功電流，系統諧波電流不會造成補償設備損壞，使其壽命延長、維護工作量少。同時避免串電抗的電容器組可能造成的諧波放大，防止系統其他設備及補償設備因諧波過電壓而損壞
4、應用領域
ZR-SVG廣泛應用于石油化工、冶金、電力、煤炭、電氣化鐵路、風電廠以及其他具有或者靠近沖擊性負荷和大容量電動機的工業領域，可以在節能降耗、提高電網安全性和穩定性、提高電網功率因數、改善電能質量等方面，發揮重要作用。
5、技術參數
額定電壓(V)： AC380±15%,AC690±15%
額定補償容量(kVA)： 單模塊容量：30kvar-50kvar-100kvar
響應時間： 1ms
過載能力： 120%
開關頻率： 4kHz
有功功率損耗： <3%
功率因數： 在容量范圍內達到設定要求
冷卻： 強制風冷
|
序號 |
設備名稱 |
型號規格 |
單位 |
數量 |
寬*高*深 |
|
1 |
三相四線電力有源濾波柜 |
ZRYYLB-0.4-25A/4L |
臺 |
1 |
600*2200*800mm |
|
2 |
三相四線電力有源濾波柜 |
ZRYYLB-0.4-35A/4L |
臺 |
1 |
600*2200*800mm |
|
3 |
三相四線電力有源濾波柜 |
ZRYYLB-0.4-50A/4L |
臺 |
1 |
600*2200*800mm |
|
4 |
三相四線電力有源濾波柜 |
ZRYYLB-0.4-60A/4L |
臺 |
1 |
600*2200*800mm |
|
5 |
三相四線電力有源濾波柜 |
ZRYYLB-0.4-100A/4L |
臺 |
1 |
600*2200*800mm |
|
6 |
三相四線電力有源濾波柜 |
ZRYYLB-0.4-125A/4L |
臺 |
1 |
600*2200*800mm |
|
7 |
三相四線電力有源濾波柜 |
ZRYYLB-0.4-150A/4L |
臺 |
1 |
600*2200*800mm |
|
8 |
三相四線電力有源濾波柜 |
ZRYYLB-0.4-160A/4L |
臺 |
1 |
800*2200*800mm |
|
8 |
三相四線電力有源濾波柜 |
ZRYYLB-0.4-175A/4L |
臺 |
1 |
800*2200*800mm |
|
9 |
三相四線電力有源濾波柜 |
ZRYYLB-0.4-200A/4L |
臺 |
1 |
800*2200*800mm |
|
10 |
三相四線電力有源濾波柜 |
ZRYYLB-0.4-225A/4L |
臺 |
1 |
800*2200*800mm |
|
11 |
三相四線電力有源濾波柜 |
ZRYYLB-0.4-235A/4L |
臺 |
1 |
800*2200*800mm |
|
12 |
三相四線電力有源濾波柜 |
ZRYYLB-0.4-250A/4L |
臺 |
1 |
800*2200*800mm |
|
14 |
三相四線電力有源濾波柜 |
ZRYYLB-0.4-260A/4L |
臺 |
1 |
800*2200*800mm |
|
13 |
三相四線電力有源濾波柜 |
ZRYYLB-0.4-275A/4L |
臺 |
1 |
800*2200*800mm |
|
15 |
三相四線電力有源濾波柜 |
ZRYYLB-0.4-285A/4L |
臺 |
1 |
800*2200*800mm |
|
16 |
三相四線電力有源濾波柜 |
ZRYYLB-0.4-300A/4L |
臺 |
1 |
800*2200*800mm |
|
17 |
三相四線電力有源濾波柜 |
ZRYYLB-0.4-325A/4L |
臺 |
1 |
800*2200*800mm |
|
18 |
三相四線電力有源濾波柜 |
ZRYYLB-0.4-335A/4L |
臺 |
1 |
800*2200*800mm |
|
19 |
三相四線電力有源濾波柜 |
ZRYYLB-0.4-350A/4L |
臺 |
1 |
800*2200*800mm |
|
20 |
三相四線電力有源濾波柜 |
ZRYYLB-0.4-360A/4L |
臺 |
1 |
800*2200*800mm |
|
21 |
三相四線電力有源濾波柜 |
ZRYYLB-0.4-375A/4L |
臺 |
1 |
800*2200*800mm |
|
22 |
三相四線電力有源濾波柜 |
ZRYYLB-0.4-385A/4L |
臺 |
1 |
800*2200*800mm |
|
23 |
三相四線電力有源濾波柜 |
ZRYYLB-0.4-400A/4L |
臺 |
1 |
800*2200*800mm |
|
24 |
三相四線電力有源濾波柜 |
ZRYYLB-0.4-450A/4L |
臺 |
1 |
800*2200*800mm |
|
25 |
三相四線電力有源濾波柜 |
ZRYYLB-0.4-500A/4L |
臺 |
1 |
800*2200*800mm |
|
25 |
三相四線電力有源濾波柜 |
ZRYYLB-0.4-600A/4L |
臺 |
1 |
800*2200*800mm |
|
序號 |
設備名稱 |
型號規格 |
單位 |
數量 |
寬*高*深 |
|
1 |
靜止無功發生器 |
ZR-SVG-0.4-30Kvar/4L |
臺 |
1 |
600*2200*800mm |
|
2 |
靜止無功發生器 |
ZR-SVG-0.4-50Kvar/4L |
臺 |
1 |
600*2200*800mm |
|
3 |
靜止無功發生器 |
ZR-SVG-0.4-100Kvar/4L |
臺 |
1 |
600*2200*800mm |
|
4 |
靜止無功發生器 |
ZR-SVG-0.4-130Kvar/4L |
臺 |
1 |
800*2200*800mm |
|
5 |
靜止無功發生器 |
ZR-SVG-0.4-150Kvar/4L |
臺 |
1 |
800*2200*800mm |
|
6 |
靜止無功發生器 |
ZR-SVG-0.4-200Kvar/4L |
臺 |
1 |
800*2200*800mm |
|
7 |
靜止無功發生器 |
ZR-SVG-0.4-230Kvar/4L |
臺 |
1 |
800*2200*800mm |
|
8 |
靜止無功發生器 |
ZR-SVG-0.4-250Kvar/4L |
臺 |
1 |
800*2200*800mm |
|
9 |
靜止無功發生器 |
ZR-SVG-0.4-300Kvar/4L |
臺 |
1 |
800*2200*800mm |
|
10 |
靜止無功發生器 |
ZR-SVG-0.4-350Kvar/4L |
臺 |
1 |
800*2200*800mm |
|
11 |
靜止無功發生器 |
ZR-SVG-0.4-400Kvar/4L |
臺 |
1 |
800*2200*800mm |
|
12 |
靜止無功發生器 |
ZR-SVG-0.4-500Kvar/4L |
臺 |
1 |
800*2200*800mm |
