引用標準
所有設備的設計、制造、檢查、試驗及特性除滿足規定的特別標準外，都遵照適用的最新版IEC標準和中國國家標準（GB）及電力行業（DL）標準，以及國際單位制（SI）。
GB10229 《電抗器》
GB311.1 《高壓輸變電設備的絕緣配合》
GB311.2~6 《高電壓試驗技術》
GB7354 《局部放電測量》
GB/T11024 《標稱電壓1kV以上交流電力系統用并聯電容器》
GB4208 《外殼防護等級的分類》
GB5882 《高壓電力設備外絕緣污穢等級》
GB50227-95 《并聯電容器裝置設計規范》
GB11024-1989 《高電壓并聯電容器耐久性試驗》
GB15116.5-1994 《交流高壓熔斷器并聯電容器外保護用熔斷器》
GB311.1-1997 《高壓輸變電設備的絕緣配合》
GB156-2003 《標準電壓》
GB/T14549-1993 《公用電網諧波》
GB12325-2003 《供電電壓允許偏差》
GB12326-2000 《電壓波動和閃變》
GB/T15543-1995 《三相電壓允許不平衡度》
GB/T15945-1995 《電力系統頻率允許偏差》
DL/T462 《高壓并聯電容器用串聯電抗器訂貨技術條件》
DL/T672 《變電所電壓無功調節控制裝置訂貨技術條件》
DL/T840-2003 《高壓并聯電容器使用技術條件》
DL/T653-1998 《高壓并聯電容器用放電線圈訂貨技術條件》
DL/T804-2002 《交流電力系統金屬氧化物避雷器使用導則》
DL442-1991 《高壓并聯電容器單臺保護用熔斷器訂貨技術條件》
以上標準若有最新版本，則按最新版本執行。未盡事宜，將在談判及合同階段由雙方另行約定。
ZRTBBL設計方案
|
1 |
周圍空氣溫度 |
|
|
最高溫度 ℃ |
40℃ |
|
|
最低溫度 ℃ |
-40℃ |
|
|
******日溫差 K |
30 |
|
|
2 |
海拔高度 m |
<1000m |
|
3 |
環境相對濕度（在25℃時）平均值 |
90% |
|
4 |
地震波為正弦波，持續時間三個周波，安全系數1.67 |
|
|
5 |
污穢等級 |
Ⅳ |
|
泄漏比距 |
≥3.1cm/kV |
|
|
6 |
系統額定電壓 |
35KV |
|
系統最高電壓 |
40.5KV |
|
|
額定頻率 |
50HZ |
|
（1）一般電力系統用戶負荷吸收有功功率PL和無功功率QL。
電源提供有功功率PS和無功功率QS（可能感性無功，也可能是容性無功），忽略變壓器和線路損耗，則有PS=PL，QS=QL。沒有無功吸收部分的電網存在以下幾個問題：
1）電網從遠端傳送無功；
2）負荷的無功沖擊影響本地電網和上級電網的供電質量。
因此，電力系統一般都要求對用電負荷進行必要的無功補償，以提高電力系統的帶載能力，凈化電網，提高電網電能質量。
（2） ZRTBBL成套系統原理圖
針對濾波無功補償項目要求及需方提供的技術參數， 我方擬定在35kV母線上裝一套采用ZRTBBL型的高壓濾波無功補償成套設備（ZRTBBL）,能同時解決系統無功補償又能濾除負載的諧波電流，可實現系統無功動態補償容量4800-3000-4800kVar自動投切。能夠有效的對系統的無功量進行補償，做到有級調節，自動補償，穩定電壓。
2.2.1情況概述
電壓等級35kV；
負載容量：一臺9000KVA整流變供一臺中頻爐，四臺5500KVA整流變，其中二臺整流變給一
臺中頻爐供電；
需方提供：9000KVA整流變?yōu)?/span>6相12脈；
5500KVA整流變?yōu)?/span>2臺變帶一臺中頻爐，為12相24脈
補償前功率因數COSφ約0.85左右，要求補償后提高到COSφ約0.95左右；
補償裝置裝機容量12600KVAR，分三條濾波補償支路，分別為3、4、5次；
基波補償輸出容量9262KVar；
2.2.2 環境條件
海拔高度：不超過1000米
******月平均相對濕度：95%
最高環境溫度：+45°
最低環境溫度：-40°
最熱月24h平均最高溫度：+30°
安裝地點無爆炸危險介質，周圍介質中不含破壞絕緣性能的氣體及導電介質，不允許充滿水蒸汽及有嚴重的霉菌存在，使用地點不應有較強烈的外磁感應強度。
2.2.3方案整體規劃
在35kV母線上裝一套采用ZRTBBL型的高壓濾波無功補償成套設備,能同時解決系統無功補償又能濾除諧波電流保證設備安全運行，能夠有效的對系統的無功量進行跟蹤補償，做到有級調節，分組補償，穩定電壓。
根據要求：高壓濾波無功自動補償成套設備（ZRTBBL）設備基波補償容量為9262KVar,無功需求量從0.85提高到0.95電容器需求量為9020KVAR。
防真系統阻抗曲線：
防真系統諧波電流頻譜：
3次濾波支路投入后諧波電流：
4次濾波支路投入后諧波電流：
5次濾波支路投入后諧波電流：
如有系統參數，如短路容量及協議容量及供電變?nèi)萘浚抡娓N近實際運行。
控制系統采用微電子全數字芯片控制系統，實時監測系統電能質量數據，并通過高速計算，精密響應補償系統需求的無功。應用先進的交流電波分析技術，能夠在強干擾、強諧波等惡劣環境下，保證參數設定的正確性及工作的穩定性。具有 RS485、232遠程通訊功能，液晶顯示屏，操作簡捷，處處為用戶考慮，功能完備：監測、控制、數據備份、查閱、數據的轉存并適用于常用處理軟件的分析和利用，可實時分析該補償裝置系統的電流、電壓、有功、無功諧波電流，諧波電壓；具有過壓，欠壓保護，采樣電壓掉線保護，外部接入故障保護、本體故障保護、電壓越上下限報警。
2.3.2概述 各補償濾波支路保護
各濾波補償支路采用繼電器保護，過電流保護，過流速斷保護，三相電容器差壓保護
1.4 ZRTBBL濾波補償支路：

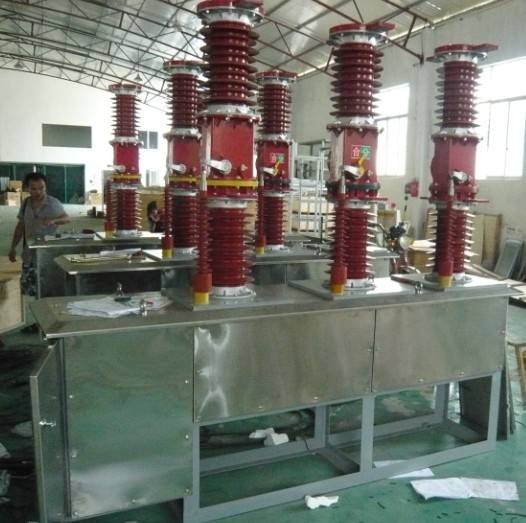

由真空斷路器，濾波電容器、干式空芯濾波電抗器，三柱差壓全密封放電線圈，避雷器，放電計數器，電容器框架，絕緣支柱，絕緣子，所組成。
2、裝置的特點
l 濾波支路投切順序、投入從低次到高次，切除從高次到低次；
l 高度的可靠性，可以實現20年的基本免維護運行，大幅度降低維護、維修成本。
l 占地面積小，安裝方便，室外安裝，自然冷卻。
3、裝置的功能
3.1 本裝置可以工作于自動方式下，裝置自動進行調容操作。可以通過液晶顯示屏查看系統運行情況、電流值、電壓值和做事件記錄功能。可以根據實時監測的主變的運行情況的實時運行工況，自動生成調容、控制策略，具有補償精度高特點。
3.2 無功補償控制
3.2.1 按負載當前的運行方式和監測的實時數據，自動調容，將功率因數控制在合理范圍，將系統的電壓控制在允許的范圍內，達到電壓的******優化。
3.2.2 當變電站35kV母線停電時，可自動將電容器退出運行，當重來電后又可自動按需投入電容器組。
3.2.3 當電力系統發生故障或電壓異常時，可閉鎖。
3.3 主機事件記錄功能
可以對電容器調節支路，調節操作及異常情況有事件記錄的功能。
3.4 保護功能
3.4.1 能實時監測母線中電容器組的運行情況，并設有三相過流，三相電容器差動等保護分閘和報警功能。
3.4.2 能實時監測母線中電容器的運行情況，并設有電容器、過流、過零序、欠壓等保護分閘和報警功能。
3.4.3 各保護的定值，可在顯示的畫面上修改和查看。
3.4.4 保護發生后，供故障電容器閉鎖和查看故障原因。
2.3.2 保護
ZRTBBL配置的保護裝置能實現以下如下保護：
2）過電壓保護
3）低電壓保護
4）差壓保護
5）電流速斷
6）過流保護
供方向買方提供濾波無功補償裝置（ZRTBBL）1套裝置主要包含以下內容：
ZRTBBL分為3組濾波補償支路，包括以下主要設備：
l 三柱差壓全密封放電線圈 9臺

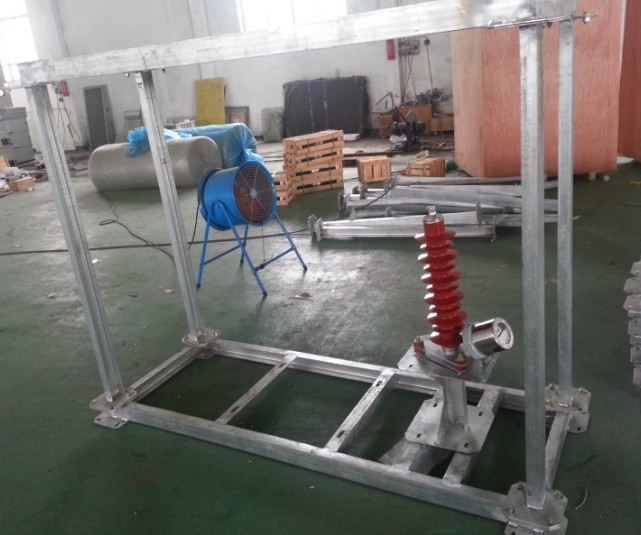

l 避雷器 9只
l 干式空芯濾波電抗器 3組
l 濾波電容器 36臺

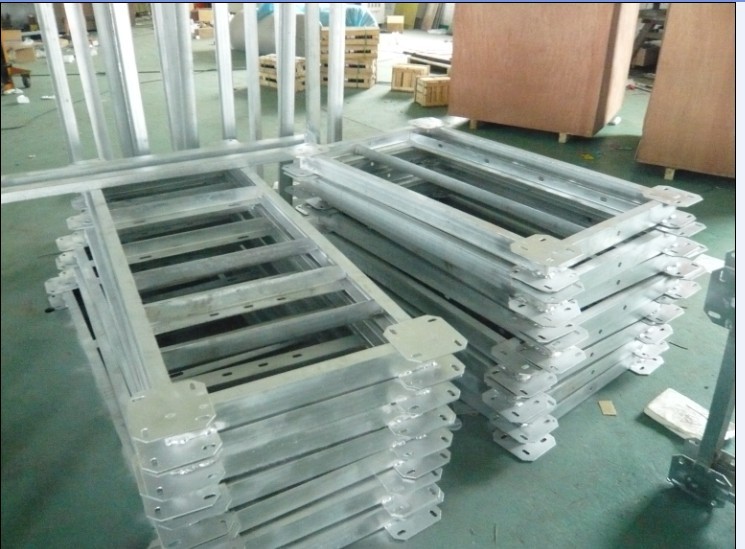

l 電容器安裝框架 9組
l 鋁排及附件 1套

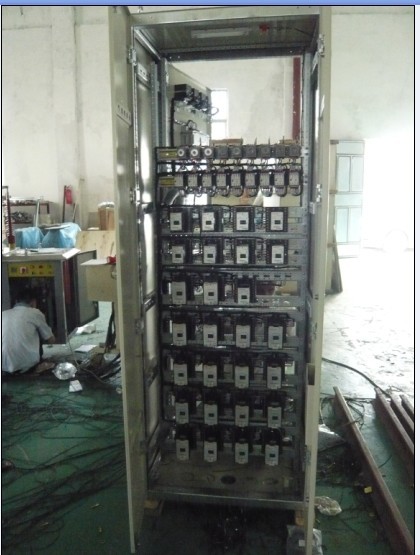

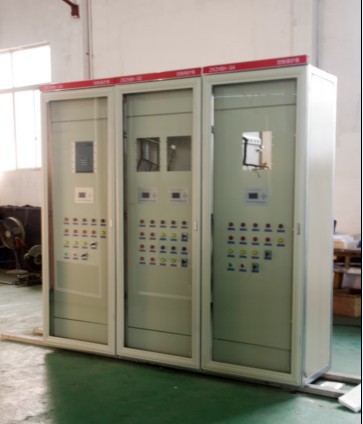

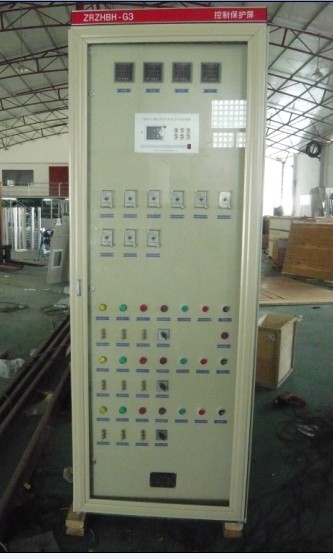

l 控制保護屏 一套
4.5 ZRTBBL濾波補償回路
4.5.1主要有，真空斷路器，放電線圈，濾波電容器和干式空芯濾波電抗器組成，電容器選用金屬全膜介質的電容器，具有較高的場強和穩定性，電抗器采用國內著名廠家優質產品，干式空芯、自然冷卻、線圈外部由玻璃絲布饒成防紫外線涂層。
l 對于濾波補償裝潢子可能注入系統的諧波電流，保證設備正常運行。
l 濾波補償裝置運行過程中，或在自身發生故障時，該裝置能確保不對系統、相關電力設備及周圍環境造成不利影響。
—補償電容器組耐壓限值（kV）
2.2.5參數的選擇
高壓濾波無功補償成套設備（ZRTBBL）各個部分參數如下：
l 3次濾波電容器支路：
電容器參數的選擇
型號規格: AAM
額定電壓： 13.5kV
額定容量： 400 kvar
數量： 12只
l 4次濾波電容器支路：
電容器參數的選擇
型號規格: AAM
額定電壓： 13.5kV
額定容量： 250 kvar
數量： 12只
l 5次濾波電容器支路：
電容器參數的選擇
型號規格: AAM
額定電壓： 13.5kV
額定容量： 400 kvar
數量： 12只
3次空芯濾波電抗器參數的選擇：
型號規格： LKGKL
額定電流： 65A
額定電感： 60.4mH
4次空芯濾波電抗器參數的選擇：
型號規格： LKGKL
額定電流： 65A
額定電感： 167.8mH
5次空芯濾波電抗器參數的選擇：
型號規格： LKGKL
額定電流： 42A
額定電感： 151.01mH
l
