二．NRDRQBH-IIII保護功能
1、二段延時不平衡電壓保護，一段無時限速斷不平衡電壓保護
2、二段延時過流保護，一段無時限速斷過流保護
3、保護時間整定范圍0~50S
三．技術性能
1）工作電源：86~265VAC
2）電壓輸入：開口三角電壓；電流輸入：A、C相差電流
3）頻率：50Hz
4）電容器控制輸出：（5A250VAC）
5）報警繼電器輸出：（5A250VAC）
6）測量精度：相間電壓≤0.5%
線電流≤0.5%
7）微機保護單元動態響應時間小于30ms
8）工作環境：
環境溫度：-20~60℃
相對濕度：﹤85%（25℃）
海拔：﹤2000m
室內外安裝，無導電塵埃、無蒸汽、無爆炸、無腐蝕性氣體、無較強震動
四．機械特性
控制器尺寸：198*132*70mm(長×寬×高)
開孔尺寸：192*126mm(長×寬)
安裝方式：將監控終端儀表裝入裝置面板開孔糟內，緊固螺釘將監控儀固定在裝置面板上。

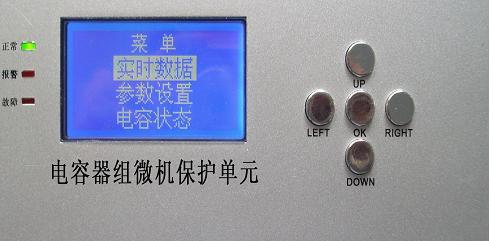

五、控制器界面圖例
六．操作說明
1．【主菜單】功能說明
說明：主界面有三個菜單項，分別是實時數據、參數設置和電容狀態等。
按鍵說明：
【上 鍵】向上選擇菜單項；
【下 鍵】向下選擇菜單項；
【確定鍵】進入選中的功能界面。 主菜單
2．【實時數據】功能說明
說明：系統有4個子頁面，可以分別顯示4路電容的開口電壓和差動電流
一路電壓數據 二路電壓數據
按鍵說明：
【上 鍵】向上翻頁；
【下 鍵】向下翻頁；
【左 鍵】選擇功能選項‘翻頁’；
【左 鍵】選擇功能選項‘返回’；
【確定鍵】在功能選項為‘翻頁’情況下執行向下翻頁，在功能選項為‘返回’情況下返回主菜單。
3．【參數設置】功能說明
說明：參數設置主要是設置系統運行的各項參數，以保證系統正常穩定的運行。
選擇參數頁面 修改參數頁面
按鍵說明（選擇參數頁面）：
【上 鍵】向上選擇參數；
【下 鍵】向下選擇參數；
【左 鍵】選擇功能選項‘修改’；
【左 鍵】選擇功能選項‘返回’；
【確定鍵】在功能選項為‘修改’情況下進入修改參數頁面，在功能選項為‘返回’情況下返回主菜單。
按鍵說明（修改參數頁面）：
【上 鍵】將選中的數字位加1；
【下 鍵】將選中的數字位減1；
【左 鍵】左移選中的數字位；
【左 鍵】右移選中的數字位；
【確定鍵】保存修改過的參數值。
4．【電容狀態】功能說明
說明：電容狀態頁面可以實時的顯示每路電容的狀態和報警信息，在電容鎖定的情況下可以對電容解除鎖定
正常的電容頁面 報警鎖定的電容頁面
按鍵說明：
【上 鍵】向上選擇電容路數；
【下 鍵】向下選擇電容路數；
【左 鍵】選擇功能選項‘解鎖’；
【左 鍵】選擇功能選項‘返回’；
【確定鍵】在功能選項為‘解鎖’情況下解除電容鎖定，在功能選項為‘返回’情況下返回主菜單。

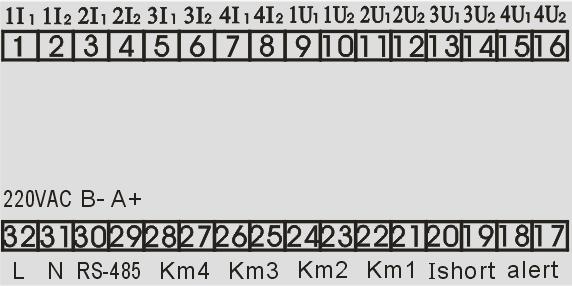

6．接線端子及面板圖
后殼印圖
1I1、1I2: 第1路電容器組差動電流輸入,來自第1路電流互感器；
2I1、2I2: 第2路電容器組差動電流輸入,來自第2路電流互感器；
3I1、3I2: 第3路電容器組差動電流輸入,來自第3路電流互感器；
4I1、4I2: 第4路電容器組差動電流輸入,來自第4路電流互感器；
1U1、1U2: 第1路電容器組開口電壓輸入,來自第1路電壓互感器；
2U1、2U2: 第2路電容器組開口電壓輸入,來自第2路電壓互感器；
3U1、3U2: 第3路電容器組開口電壓輸入,來自第3路電壓互感器；
4U1、4U2: 第4路電容器組開口電壓輸入,來自第4路電壓互感器；
L、N: 交流電源220V；
RS-485： 485通訊接口
Ishort： 一段電流電壓報警控制輸出，常開接點，作用于電容器出線柜斷路器跳閘線圈；
alert: 報警輸出常開接點.可以接電鈴或報警燈等，報警時延時1秒動作，常開；
Km1、Km2、 Km3、 Km4：各路報警控制輸出，為常開狀態，必要時可以選配中間繼電器；
7．設定參考值
Ⅰ段電流：為電容器組二次差電流值的3-5倍；
Ⅱ段電流：為電容器組二次差電流值的2-3倍；
開口三角電壓保護：當電容器組內部一個串聯段內1-2個單元擊
穿時所產生的不平衡電壓。同時，還應可靠躲過電容器組正常運行進的不平衡電壓，一般Ⅱ段電壓設為6-10V，再乘上放大倍數，動作時間整定為0.1-0.2S；Ⅰ段電壓設為（6-10V）*1.1；
電壓PT：實際是個放大倍數，為了顯示數值更準確一般設為100；
電流CT：實際是個放大倍數，為了顯示數值更準確一般設為100；
一套ZRTBBZ-10-1500/2AK型無功補償裝置，第一組容量為600Kvar，互感器變比為50/5；第二組容量為900Kvar，互感器變比為75/5；微機保護單元參數設置如下：
第一組：二次側差電流值為
Ⅰ段電流保護定值為：6*4*放大倍數 ；Ⅱ段電流保護定值為：6*2.5*放大倍數，動作時間整定為0.3-1S；Ⅰ段電壓保護定值為：1.1*10*放大倍數；Ⅱ段電壓保護定值為10*放大倍數：,動作時間整定為0.1-0.2S。第二組設置方式同第一組。
