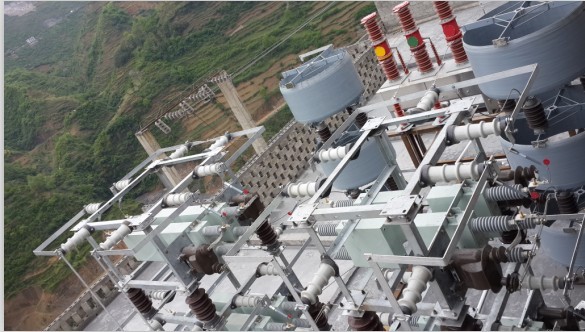

ZRTBBZ 35KV高壓無功補償成套裝置,戶外高壓電容補償,戶外框架電容器成套,戶外高壓無功補償,戶外電容器成套
總述針對***********水電站高壓無功補償項目要求，需方提供的數據，系統電壓35kv,發電機容量2800KW，在升壓變高壓側35KV送出線母線上裝一套高壓自動無功補償，設備自然功率因數cos-0.7左右，補償后功率因數提高到0.95左右， 電容器裝機容量2500Kvar，負載穩定，分一組自動投切，能同時解決系統無功需求仰制5次以上諧波，能夠有效的對系統的無功量進行補償。 無功補償項目的方案進行設計，并提供此技術方案。可提供無功補償項目的全部設計、制造、工廠試驗、包裝、運輸、保管、指導現場安裝調試和試驗、技術培訓、試運行的指導工作，以及質量保證期間及其后的服務等。
2.2.工程概況
2.2.1情況概述戶外安裝：電壓等級35kV。系統最高運行電壓40KV左右；發電機功率28500KW；補償前功率因數：0.7左右；補償后功率因數0.95左右；	無功補償裝機容量2500KVar。電容器實際輸出容量：1945Kvar；
2.2.2 環境條件海拔高度：不超過2000米******月平均相對濕度：95%最高環境溫度：+45°最低環境溫度：-40°最熱月24h平均最高溫度：+30°污染：IV安裝地點無爆炸危險介質，周圍介質中不含破壞絕緣性能的氣體及導電介質，不允許充滿水蒸汽及有嚴重的霉菌存在，使用地點不應有較強烈的外磁感應強度。
2.2.3方案整體規劃在35KV母線上裝一套采用ZRTBBZ型的高壓自動無功補償成套設備,，能同時解決系統無功需求，能夠有效的對系統的無功量進行補償，穩定電壓。2.2.4補償容量根據要求：高壓自動無功補償成套設備（ZRTBBZ）設備裝機補償容量為：QC=2500Kvar各電容器支路設置綜合考慮可以發出的基波容量，采取最優化配置，電容器的額定電壓受以下幾方面的影響：l U母線電壓水平35KV；l Uc串聯電抗器后電容器兩端電壓的升高 電壓波動使電容器兩端電壓的升高。
按照要求：抗3次以上諧波電容器支路額定電壓取13.5KV二串聯。
利用輸出容量和安裝容量的關系，設備安裝容量可有以下公式得到：
;補償電容器組耐壓限值46.764（kV）
2.2.5參數的選擇按照文件要求，高壓無功自動補償成套設備（ZRTBBZ）各個部分參數如下：l
電容器支路：
電容器參數的選擇型號規格: SBAMR13.5-209-1W
單只電容器額定電壓： 13.5kV額定容量： 209kvar
數量： 12只
干式空芯電抗器參數的選擇：型號規格:
ZRCKGKL電抗率： 6%
額定容量： 50Kvar
相額定電流： 30.86A
2.3.ZRTBBZ裝置的特點

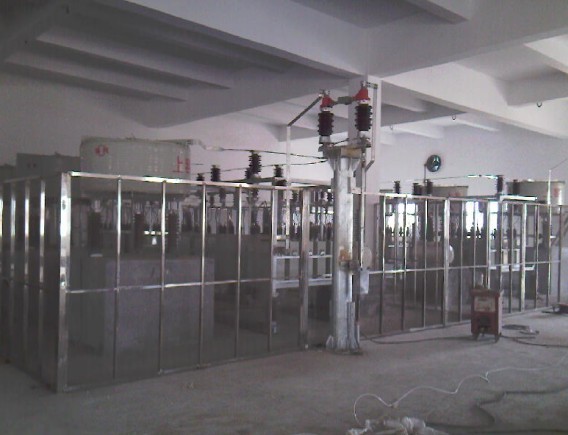

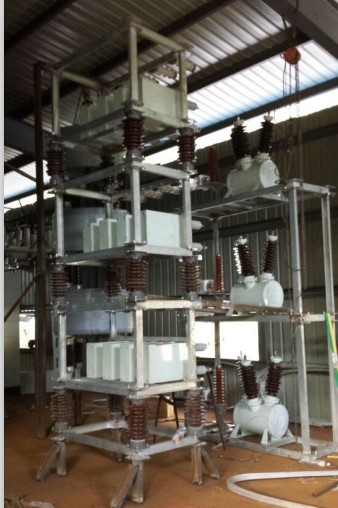

1.1 ZRTBBZ補償支路：由并聯電容器、干式空芯電抗器、電流互感器、戶外真空斷路器（真空泡耐老練）、隔離開關帶接地、無功功率自動補償控制器、繼電器保護單元、控制保護屏柜體、母線、支柱絕緣子、電容器安裝框架、不銹鋼網欄附件等所組成。1.2 ZRWKG高壓無功功率自動補償控制器ZRWKG無功補償控制器采用32位ARM微處理器芯片、多任務操作系統內核。海量存儲，交流采樣技術、LCD中文顯示，四象限分析等技術，實現了實時數據采集、通訊、歷史數據存儲、故障報警、電網諧波分析、無功補償?shù)裙δ埽梢钥刂贫噙_(dá)16路電容組、16路開關量監測，可以直接連接電腦進行聯機操作。主要應用于高壓配電網，監測配電變壓器、配電線路運行狀態和補償電網無功，根據無功功率大小，功率因數和電壓范圍，自動控制電容器投切進行補償，有效地提高供電電壓質量、提高配電網絡的安全穩定及經濟運行水平。
1.3 繼電器保護單元 繼電器保護單元主要組成部分由：靜態數字電流繼電器，時間繼電器，中間繼電器等組成；高質量：以專業的、成熟的軟硬件平臺為依托，豐富的運行經驗和充分驗證的原理算法為基礎，自動測試為前提，先進的研發管理理念和研發開發管理工具為手段，保證研發、生產、制造過程中各個環節的質量，為用戶提供高品質的產品。
保護功能：過流保護，過流速斷保護，過/低電壓保護，中性點不平衡電流保護；
2、裝置的特點l 高度的可靠性，可以實現基本免維護運行，大幅度降低維護、維修成本。l 調節范圍大。l 占地面積小，安裝方便，室外安裝，自然冷卻。l 補償裝置運行過程中，或在自身發生故障時，該裝置能確保不對系統、相關電力設備及周圍環境造成不利影響。
3、裝置的功能3.1 手動，自動投切電容器功能本裝置可以工作于手動方式下，裝置不進行調容操作，由控制面板手動控制。可以通過液晶顯示屏查看電容器組運行情況、并對手動合閘、分閘。在自動方式下，可以根據實時監測的負載的運行情況的實時運行工況控制策略，具有補償精度高的特點。
3.2 無功補償控制
3.2.1 按負載當前的運行方式和監測的實時數據，自動投切電容器組、將功率因數控制在合理范圍，將系統的電壓控制在允許的范圍內，達到電壓的******優化。
3.2.2 當負載35KV母線停電時，可自動將電容器退出運行，當重來電后又可自動按需投入電容器組。
3.2.3 當電力系統發生故障或電壓異常時，可閉鎖電容器組。
3.3 主機事件記錄功能可以對電容器開關的合閘、分閘動作，調節操作及異常情況有事件記錄的功能。
3.4 保護功能
3.4.1 能實時監測母線中電容器組的運行情況，并設有電容器過壓、欠壓、過諧波等保護分閘和報警功能，并設有電容器組差壓電壓保護。
3.4.2 各保護的定值，可在顯示的畫面上修改和查看。
2.3.2 保護ZRTBBZ配置的保護裝置能實現以下如下保護：
1）差壓保護
2）過電壓保護
3）低電壓保護
4）中性點不平衡電流保護
5）過流速斷保護
6）諧波超標保護
|
序號
|
設備名稱
|
型號規格
|
單位
|
數量
|
尺寸：深*高*寬
|
|
1
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-1000/167Kvar-AKW/P6
|
套
|
1
|
6300*2000*3500mm
|
|
2
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-1200/200Kvar-AKW/P6
|
套
|
1
|
6300*2000*3500mm
|
|
3
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-1500/250Kvar-AKW/P6
|
套
|
1
|
6300*2000*3500mm
|
|
4
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-1800/300Kvar-AKW/P6
|
套
|
1
|
6300*2000*3500mm
|
|
5
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-2000/334Kvar-AKW/P6
|
套
|
1
|
6300*2000*3500mm
|
|
6
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-2500/209Kvar-BLW/P6
|
套
|
1
|
6300*2000*3500mm
|
|
7
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-3000/250Kvar-BLW/P6
|
套
|
1
|
6300*2000*3500mm
|
|
8
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-3600/300Kvar-BLW/P6
|
套
|
1
|
6300*2000*3500mm
|
|
9
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-4000/334Kvar-BLW/P6
|
套
|
1
|
6300*2000*3500mm
|
|
10
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-4500/375Kvar-BLW/P6
|
套
|
1
|
6300*2000*3500mm
|
|
11
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-5000/209Kvar-BLW/P6
|
套
|
1
|
7000*2000*3500mm
|
|
12
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-5500/230Kvar-BLW/P6
|
套
|
1
|
7000*2000*3500mm
|
|
13
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-6000/250Kvar-BLW/P6
|
套
|
1
|
7000*2000*3500mm
|
|
14
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-6500/271Kvar-BLW/P6
|
套
|
1
|
7000*2000*3500mm
|
|
15
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-7200/300Kvar-BLW/P6
|
套
|
1
|
7000*2000*3500mm
|
|
16
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-7500/313Kvar-BLW/P6
|
套
|
1
|
7000*2000*3500mm
|
|
17
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-8000/334Kvar-BLW/P6
|
套
|
1
|
7000*2000*3500mm
|
|
18
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-8400/350Kvar-BLW/P6
|
套
|
1
|
7000*2000*3500mm
|
|
19
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-9000/375Kvar-BLW/P6
|
套
|
1
|
7000*2000*3500mm
|
|
20
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-9600/400Kvar-BLW/P6
|
套
|
1
|
7000*2000*3500mm
|
|
21
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-10800/300Kvar-BLW/P6
|
套
|
1
|
7500*2000*3500mm
|
|
22
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-12000/334Kvar-BLW/P6
|
套
|
1
|
7500*2000*3500mm
|
|
23
|
|
|
|
|
|
|
24
|
|
|
|
|
|
|
序號
|
設備名稱
|
型號規格
|
單位
|
數量
|
尺寸：深*高*寬
|
|
1
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-1000/167Kvar-AKW/P12
|
套
|
1
|
6300*2000*3500mm
|
|
2
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-1200/200Kvar-AKW/P12
|
套
|
1
|
6300*2000*3500mm
|
|
3
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-1500/250Kvar-AKW/P12
|
套
|
1
|
6300*2000*3500mm
|
|
4
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-1800/300Kvar-AKW/P12
|
套
|
1
|
6300*2000*3500mm
|
|
5
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-2000/334Kvar-AKW/P12
|
套
|
1
|
6300*2000*3500mm
|
|
6
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-2500/209Kvar-BLW/P12
|
套
|
1
|
6300*2000*3500mm
|
|
7
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-3000/250Kvar-BLW/P12
|
套
|
1
|
6300*2000*3500mm
|
|
8
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-3600/300Kvar-BLW/P12
|
套
|
1
|
6300*2000*3500mm
|
|
9
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-4000/334Kvar-BLW/P12
|
套
|
1
|
6300*2000*3500mm
|
|
10
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-4500/375Kvar-BLW/P12
|
套
|
1
|
6300*2000*3500mm
|
|
11
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-5000/209Kvar-BLW/P12
|
套
|
1
|
7000*2000*3500mm
|
|
12
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-5500/230Kvar-BLW/P12
|
套
|
1
|
7000*2000*3500mm
|
|
13
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-6000/250Kvar-BLW/P12
|
套
|
1
|
7000*2000*3500mm
|
|
14
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-6500/271Kvar-BLW/P12
|
套
|
1
|
7000*2000*3500mm
|
|
15
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-7200/300Kvar-BLW/P12
|
套
|
1
|
7000*2000*3500mm
|
|
16
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-7500/313Kvar-BLW/P12
|
套
|
1
|
7000*2000*3500mm
|
|
17
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-8000/334Kvar-BLW/P12
|
套
|
1
|
7000*2000*3500mm
|
|
18
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-8400/350Kvar-BLW/P12
|
套
|
1
|
7000*2000*3500mm
|
|
19
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-9000/375Kvar-BLW/P12
|
套
|
1
|
7000*2000*3500mm
|
|
20
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-9600/400Kvar-BLW/P12
|
套
|
1
|
7000*2000*3500mm
|
|
21
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-10800/300Kvar-BLW/P12
|
套
|
1
|
7500*2000*3500mm
|
|
22
|
高壓戶外框架式無功補償成套裝置
|
ZRTBBX-35-12000/334Kvar-BLW/P12
|
套
|
1
|
7500*2000*3500mm
|
